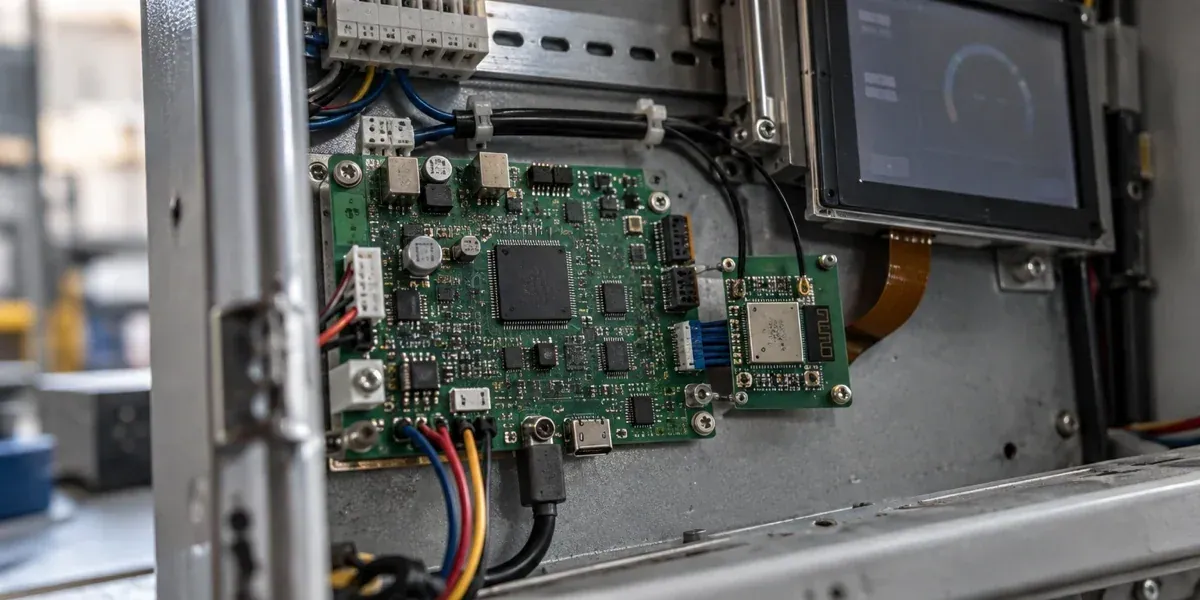

工业带屏终端内部的主控板与独立无线协处理器模块,示意 P4 与 C6 的职责分工

ESP32-P4 没有 Wi-Fi,产品该怎么联网:C6 协处理器、总线与双固件边界

ESP32-P4 没有集成 Wi-Fi 或 Bluetooth。本文说明如何用 ESP32-C6 和 ESP-Hosted 联网,比较 SDIO、SPI、UART,并梳理复位、版本与双固件更新边界。

ESP32-P4 本身没有集成 Wi-Fi 或 Bluetooth。产品如果既需要 P4 的显示、摄像头或多媒体能力,又需要无线连接,一种官方支持的做法是让 ESP32-C6 作为无线协处理器:P4 继续运行应用、UI 和网络协议栈,C6 负责实际的 Wi-Fi / Bluetooth 无线功能,两颗芯片通过 SDIO、SPI 或 UART 通信。

这不是“外接一个串口 Wi-Fi 模组”那么简单。控制命令和网络数据都要跨芯片传输,P4 与 C6 各有一份固件,启动时需要完成复位、握手和能力交换,后续还要考虑两边版本是否兼容、C6 如何升级以及异常后谁负责恢复。选错总线会限制网络链路;只把 demo 跑通而没有定义双固件责任,则会把问题推迟到整机联调和现场升级阶段。

本文只依据 Espressif 的公开资料给出架构选择和验证顺序。没有目标主板的吞吐、延迟、功耗、断连恢复或量产烧录记录,因此不会把“官方支持”写成“已经适合量产”。

先确认:P4 和 C6 各自负责什么

ESP32-P4 Function EV Board 的官方说明把板载 ESP32-C6-MINI-1 定义为 Wi-Fi 与 Bluetooth 通信模块。这个参考设计直接说明了责任边界:P4 的价值在高性能 MCU、显示、图像和多媒体外设,C6 提供无线能力。两颗芯片不是主备关系,也不是让 C6 接管整个应用。

ESP-Hosted 把跨芯片通信分成两条逻辑路径。控制路径把扫描、连接 AP、启动 SoftAP 等 API 调用从 P4 发送到 C6,由 C6 执行真正的无线操作并返回结果。数据路径把 C6 收发的网络帧桥接到 P4 的网络接口,P4 上的 lwIP、DHCP、socket 和业务协议仍按普通网络接口工作。对应用层来说,无线接口像在本机;对系统团队来说,链路里实际多了总线、协处理器固件和恢复状态。

这个区分会影响调试。当设备不能联网时,不能一开始就盯着 MQTT、HTTP 或证书。先看 P4 与 C6 的基础 transport 是否建立,再看控制命令能否完成关联,最后看数据路径是否拿到 IP、能否稳定传输。若两边连 INIT/能力交换都没有完成,继续修改云端协议只会增加噪声。

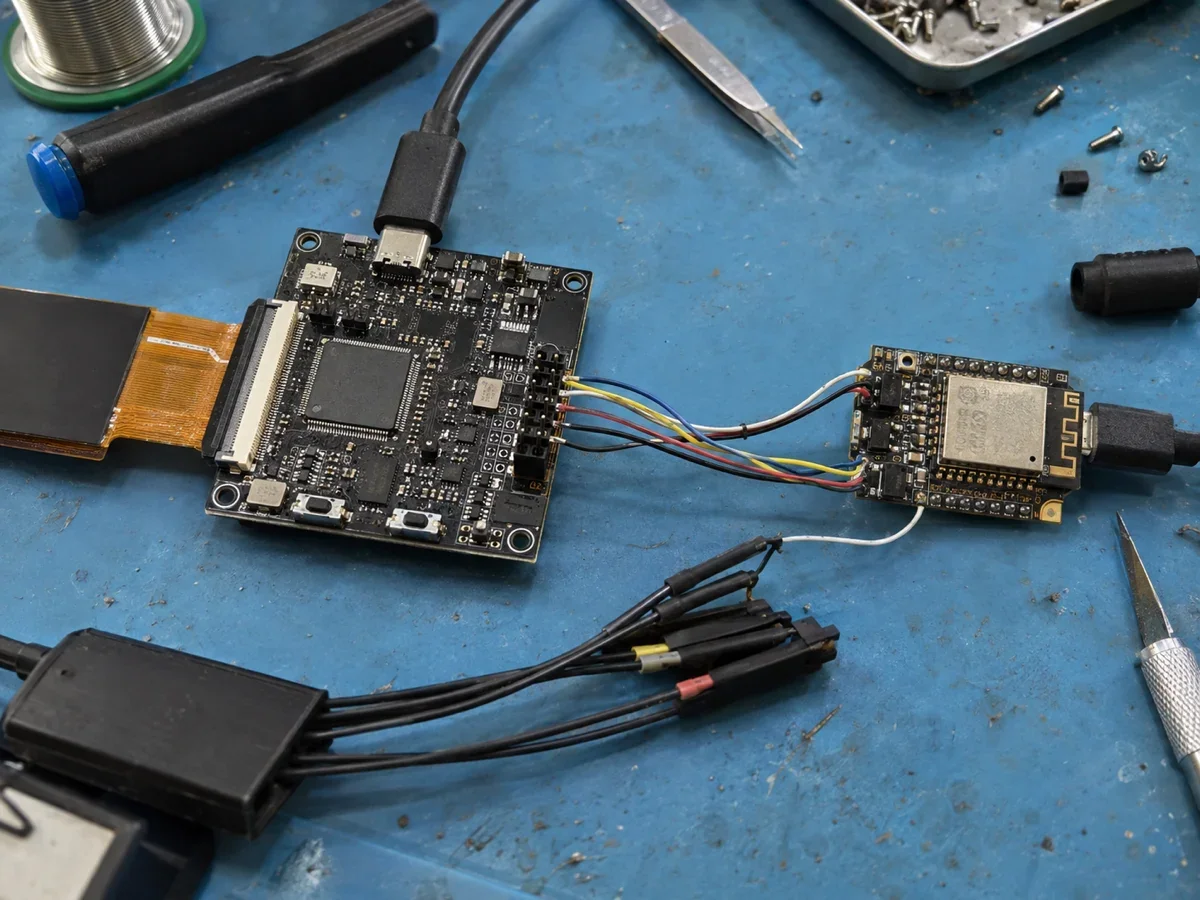

P4 主控板与 C6 无线协处理器通过板间信号线连接,并接入逻辑分析仪准备验证 transport 与复位时序

生成式工程场景示意,不是 ESP32-P4 Function EV Board,也不是本文的样机或测试证据。目标主板仍须按实际引脚、供电与信号完整性验证。

ESP32-P4 没有 Wi-Fi,产品该怎么联网:C6 协处理器、总线与双固件边界:技术流程图 1

SDIO、SPI 还是 UART:先按产品约束选首轮方案

ESP-Hosted-MCU 官方指南列出了 SDIO、SPI Full-Duplex、SPI Half-Duplex 和 UART。它们都能让 P4 与 C6 建立 hosted 链路,但接线、板级要求和可承受的数据量不同。此处适合做首轮排除,不适合在没有目标 PCB 和负载测试时给出“最快多少 Mbps”的项目承诺。

传输 公开资料给出的特点 更适合的首轮任务 需要提前接受的代价
SDIO 官方指南把它列为吞吐最高的选项;C6 支持,需时钟、CMD、数据线、复位和上拉 摄像、音视频、较大文件或持续网络流量,且 PCB 能为总线留出合适布线 引脚更多,四位模式要求正式 PCB 与上拉,高速信号和供电完整性必须验证
SPI Full-Duplex 官方称其最容易、最稳健地完成 bring-up,C6 支持 团队先验证双芯片架构,网络负载中等,希望降低初版板级风险 需要额外 handshake、data-ready 和 reset 信号;最终吞吐仍须按目标负载测试
SPI Half-Duplex 可用一位、双线或四线方式,协议与普通 SPI 并不完全等同 团队明确理解 ESP-Hosted 的 SPI-HD 实现,并愿意为更多吞吐做专门适配 host 与协处理器实现必须匹配,四线高速模式不适合用跳线代替 PCB 验证
UART 接线最少;官方明确标注吞吐最低,不适合超过 1 Mbit/s 的场景 做基础控制、低数据量原型,或在资源受限时快速证明控制路径 容易在 demo 阶段可用、真实数据量上来后成为瓶颈;Wi-Fi 与 BT 都要共享这条 hosted 链路

为什么不能直接复制开发板的引脚

官方指南给出了 P4 Function EV Board 与 C6 的示例映射,但自研主板仍要重新核对引脚复用、供电、上拉、复位和调试口。尤其是 SDIO,文档要求 CMD 与 DAT 线具备外部上拉,并建议生产 PCB 做长度匹配、阻抗和电源完整性设计。参考板说明了方案可实现,不等于任意布线都能获得相同结果。

P4 与 C6 两侧还必须选择相同的 transport、位宽和引脚配置。若 C6 编译为 SPI、P4 编译为 SDIO,或者双方 GPIO 表不一致,链路不会因为“都刷写成功”而自动协商。把两边的构建配置、板卡 revision 和固件 commit 放进同一份发布记录,比在故障后凭日志猜测更省时间。

一个更稳妥的选择顺序

如果产品明确包含视频流、较大图片或持续下载,优先评估 SDIO,但要在原理图阶段就安排信号、复位和供电验证。如果团队第一次使用 ESP-Hosted,且首要目标是尽快确认控制路径、数据路径和双固件流程,SPI Full-Duplex 往往更容易建立可观察的基线。UART 适合证明概念或低数据量连接;当需求本来就高于官方给出的 UART 边界时,不应为了少几根线而从 UART 开始。

最终决定仍要由目标负载验证。测试数据应同时记录总线配置、Wi-Fi 模式、包大小、方向、UI/摄像任务是否并发,以及重试和错误计数。只有一个 ping 成功或拿到 DHCP 地址,能证明控制和基础数据路径通了,不能证明整机的持续吞吐和交互延迟已经满足要求。

真正容易漏掉的是启动、复位和双固件

双芯片架构把“固件版本”从一个值变成了一个组合。P4 host 端和 C6 co-processor 端来自相互配套的 ESP-Hosted 代码与配置;其中一侧单独升级后,如果消息、能力或 transport 配置不兼容,设备可能在业务启动前就失去无线。版本记录至少要能回答:这台设备的 P4 固件、C6 固件、ESP-IDF 与 ESP-Hosted 分别是什么版本,它们是否经过同一轮验收。

启动时,P4 要能把 C6 拉回已知状态

官方指南要求 host 提供指向协处理器 EN/RST 的复位信号,并在启动时同步两边状态。产品不应假设两颗芯片每次都同时上电、同时完成初始化。看门狗、休眠唤醒、棕断电或局部复位都可能造成“一边重启、一边还保留旧会话”。因此,启动状态机需要明确谁先拉复位、何时等待 INIT 事件、超时后重试几次,以及最终怎样向上层报告“无线协处理器不可用”。

首轮 bring-up 可以按以下顺序停点排查:先确认两边 transport 与 GPIO 一致,再确认 P4 能看到 C6 的 INIT 和能力交换,然后验证关联 AP 与获取 IP,最后才运行真实业务。若基础 transport 没有建立,优先检查接线、上拉、供电、时钟和配置;不要先把问题归因于路由器或云端。

C6 更新不能成为发布流程之外的手工作业

ESP-Hosted-MCU 提供由 host 通过现有 transport 更新协处理器固件的示例;官方也说明某些方案可以用独立 UART 配合 serial flasher。公开资料能证明“存在更新路径”,但产品仍要自己定义镜像来源、完整性校验、失败恢复和版本兼容策略。至少应验证升级中断后 C6 是否仍可进入可恢复状态,以及 P4 如何识别并处理不匹配版本。

一种务实做法是把 P4 与 C6 固件视作同一发布包中的两个制品:发布单记录两个哈希和兼容组合;设备先检查前置条件,再更新目标侧并等待握手恢复;只有 transport、联网和关键业务检查均通过,才提交新组合。如果项目要求 A/B、回滚或安全启动,这些能力必须分别在两颗芯片上核对,不能因为 P4 端有 OTA 就默认 C6 端也具备同样保障。

哪些产品值得采用 P4 + C6,哪些不值得

P4 + C6 更适合那些确实需要 P4 外设和计算能力的产品:例如带 MIPI 摄像头与显示的本地视觉终端、复杂 LVGL HMI、多媒体控制面板,或需要把 UI/图像任务与无线栈分开管理的设备。此时额外的协处理器、总线与双固件成本,换来的是 P4 能力与 C6 无线能力的组合,而不是为了联网本身增加复杂度。

如果产品主要任务只是传感采集、继电器控制或普通联网,且不需要 P4 的显示、摄像头和多媒体接口,直接评估带无线的 ESP32-S3、C6 或其他单芯片方案通常更合理。单芯片能减少一条板间总线、一份协处理器固件和一套恢复路径。选择 P4 不应来自“它更新、性能更高”的笼统印象,而应来自某项明确、不可被更简单芯片满足的本地任务。

如果设备需要高带宽无线,但 PCB 不能为 SDIO/SPI 留出可靠的信号与复位设计,或者团队没有能力维护两份固件,这也是停止采用 P4+C6 的条件。与其在 UART 上勉强承载超出边界的数据,或依赖人工刷写 C6,不如重新评估主控或网络架构。

在画原理图前,准备这份验证输入

团队向硬件或开发服务方发起评估时,至少应带上以下信息:

  • P4 端会同时运行哪些 UI、摄像、音频或本地推理任务;
  • Wi-Fi 需要承载什么数据,峰值和持续数据量如何,Bluetooth 是否并用;
  • 可用于 P4-C6 链路的 GPIO、复位线、调试口和 PCB 层数;
  • 预期的启动时间、断连恢复、离线行为和现场更新方式;
  • P4 与 C6 固件如何配套发布,是否要求签名、回滚或工厂烧录追溯。

这些输入足以决定先从 SDIO、SPI 还是 UART 做验证,也能提前暴露双固件维护是否超出团队承受范围。如果需求还停留在“P4 加 Wi-Fi”一句话,最容易遗漏的不是 API,而是总线占用、复位控制和后续更新责任。

需要把具体显示、摄像与联网负载落到引脚、固件与验证矩阵时,可以先查看我们的 ESP32 开发服务;若仍在决定采购 SoC 还是模组,可先读 ESP32 SoC 与模组的选型方法。本文的作用是把 P4+C6 方案拆成可验证问题,不替代目标硬件的原理图审查和样机测试。

参考资料与验证边界

本文核对的是官方公开契约与示例。未在目标主板上测量吞吐、时延、功耗、断连恢复或升级失败,也未验证具体天线、RF、EMC 与生产烧录流程。所有“适合”仅表示值得进入首轮工程验证,不是量产结论。
