能耗管理的关键不是看图表，而是让数据能支持节能决策
若点位归属、倍率、采样周期、生产状态和改善前基线没有统一，平台中的数字难以指导节能或证明投入产出。
计量点位与责任边界不清
总表、分表、设备回路和公用工程数据无法对应到成本对象。
先建立能源拓扑、计量层级和设备归属，再确定新增点位。
老旧仪表协议分散
现场存在脉冲、模拟量、Modbus和不同厂商私有通信。
通过采集器与边缘网关统一协议、倍率、单位和时间戳。
能耗与生产脱节
只能看到用量，无法判断对应产量、工序、班次或设备状态。
对接MES、产量或设备运行数据，建立可比较的单位产出指标。
异常发现后缺乏处置
峰值、泄漏、空转和功率异常没有明确责任人。
把异常规则、通知、确认、处置和复核记录纳入同一流程。
节能效果无法量化
改造后用量变化可能来自产量、班次或天气变化，投入难以复盘。
确定同口径基线、单位产出指标、改善周期和改造投入，形成可解释的 ROI 估算与复核记录。
从计量仪表到节能改善闭环的数据链路
现场计量设备完成测量，边缘网关负责协议适配、时间对齐和断网缓存；平台统一组织能源拓扑、分项分析、告警、基线比较和改善复核。
- 01
能源计量层
单相/三相电表、互感器、水表、流量、压力与液位传感器。
- 02
边缘采集层
RS485、以太网、LoRa采集与网关，负责协议和数据质量。
- 03
能源数据层
能源拓扑、设备模型、时间序列、倍率单位和数据校验。
- 04
管理应用层
实时看板、分项统计、异常告警、单位产出分析、改善复核和报表。
平台围绕计量、分析、异常、改善验证和管理建设
先让每一条数据可追溯，再逐步增加生产关联、节能措施管理和 ROI 估算口径。

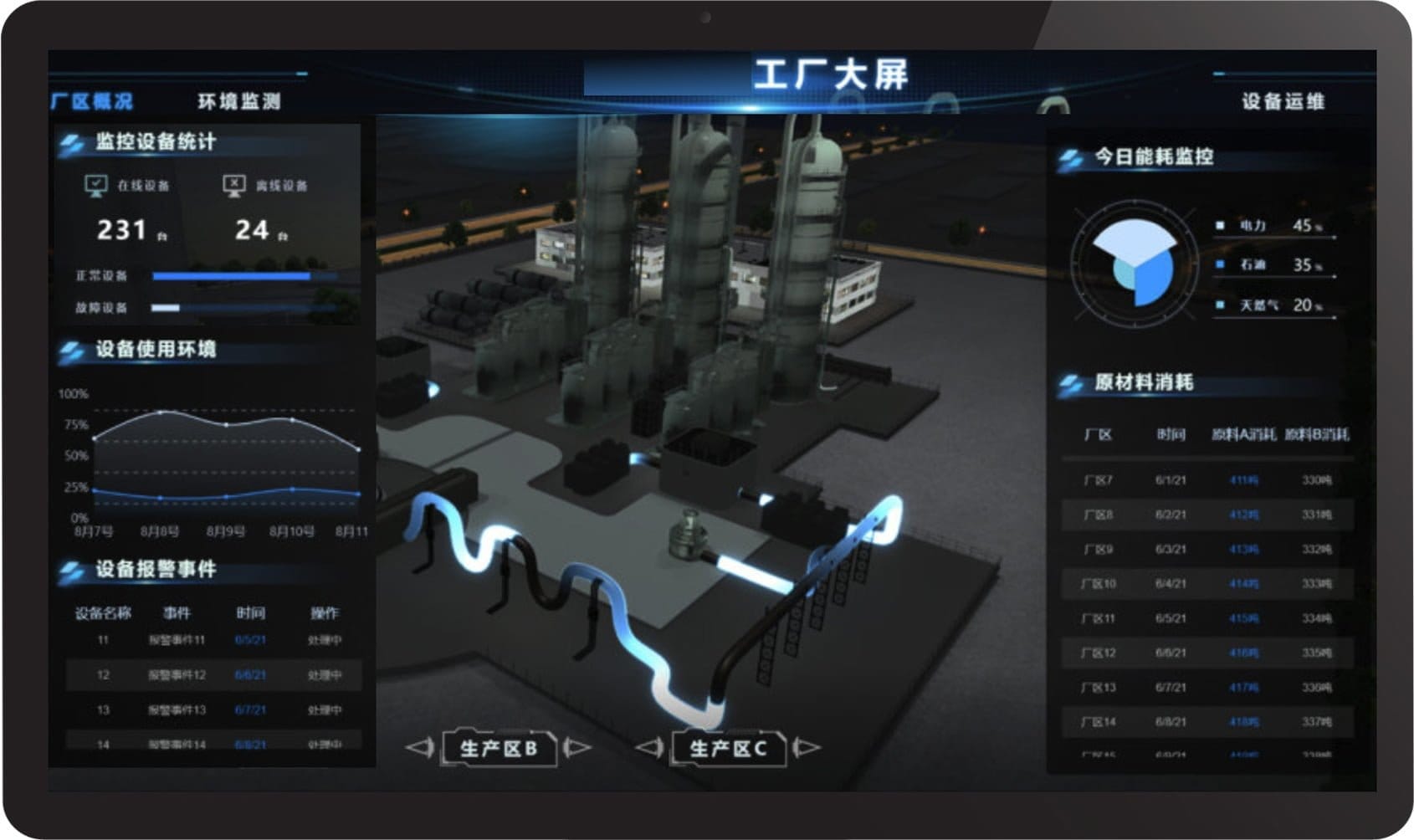

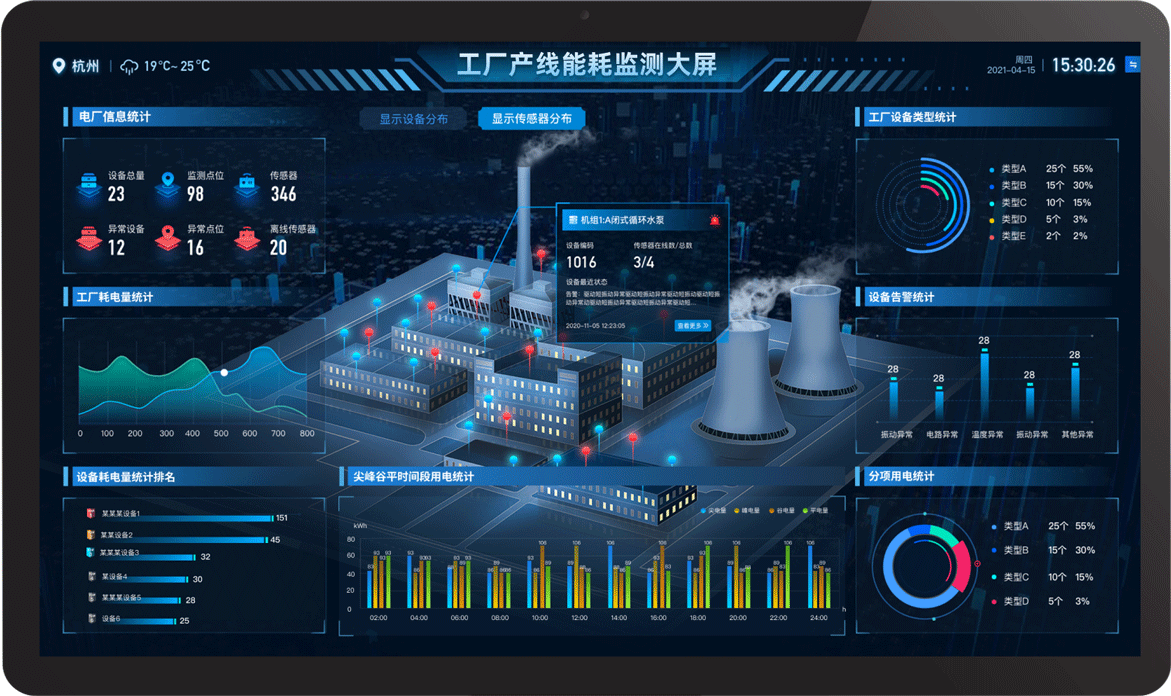

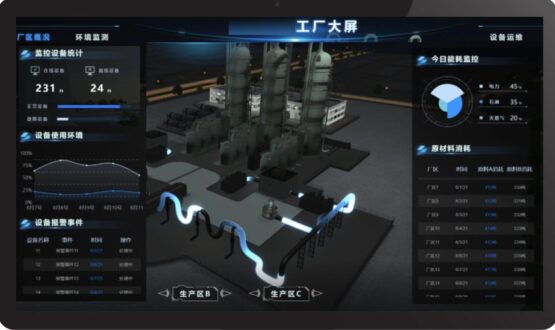

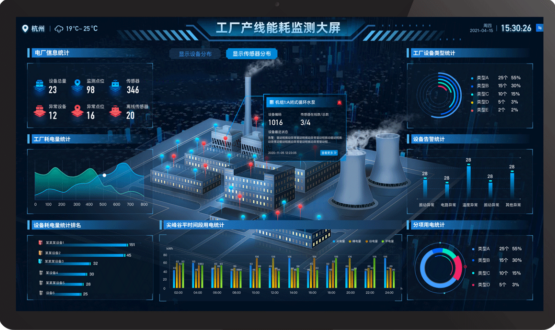

实时能耗监测
按工厂、车间、产线、工序和设备查看当前功率、累计量与状态。
分项与趋势分析
按能源类型、设备分类、班次和时间对比用能结构与变化。
异常能耗告警
识别峰值、空转、夜间异常、用量突变和长时间偏离基线。
生产数据关联
连接产量、工单、班次或设备状态，分析单位产出的能源消耗。

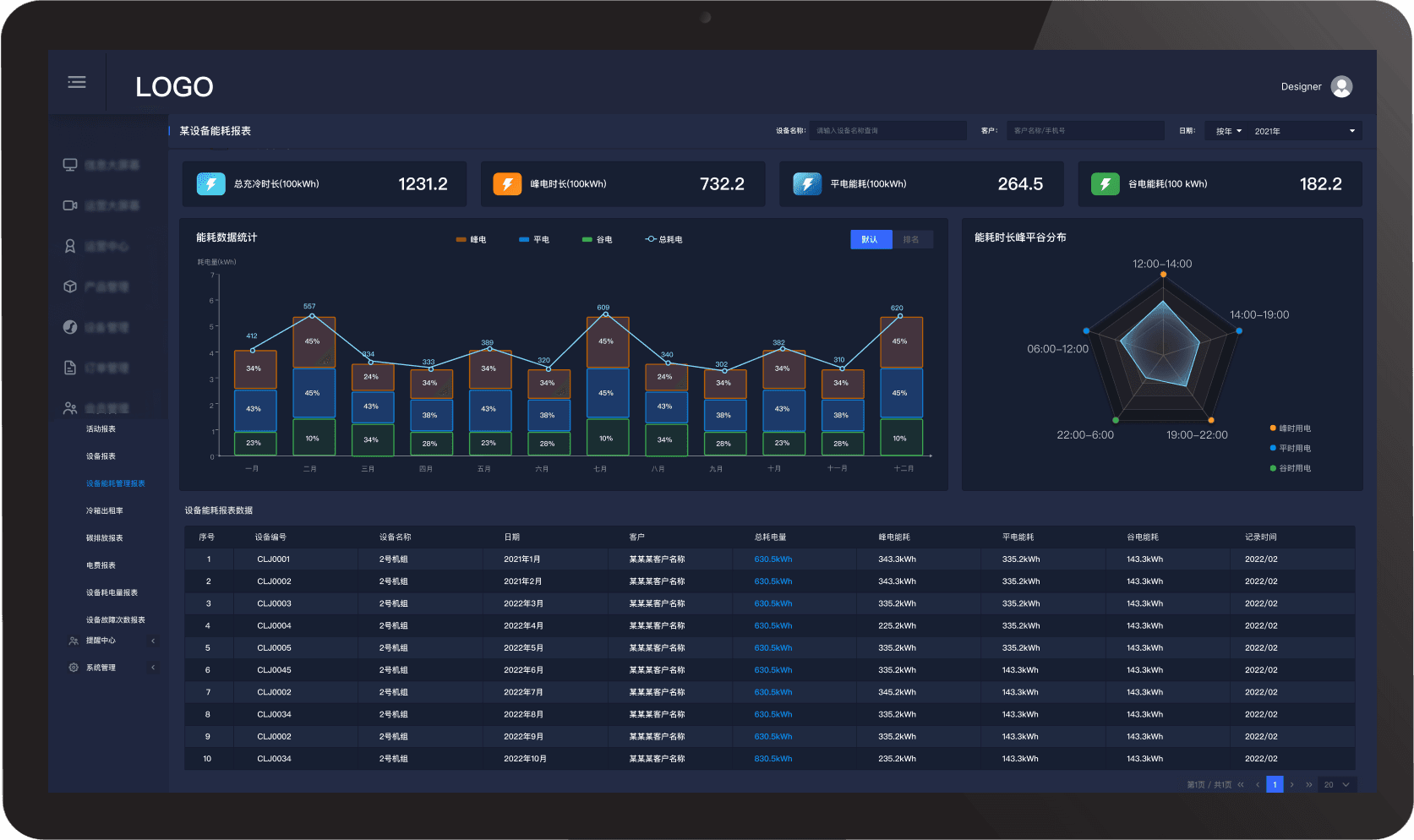

报表与成本核算
形成日、月、产线和设备报表，为内部核算与改善验证提供依据。
节能措施与ROI复核
记录改造投入、基线、产量与运行条件，以同口径数据估算节省量、回收周期和需人工核对的假设。
私有化与权限
根据工厂网络和安全要求部署，并按组织、工厂和角色控制数据范围。
覆盖电力、水气和设备状态的现场计量设备
具体精度、量程、安装方式和防护等级需根据现场勘察与计量要求确定。
单相智慧电表
采集单相回路的电压、电流、功率和累计电能。
三相智慧电表
用于产线、设备和配电回路的三相电参数与能耗计量。

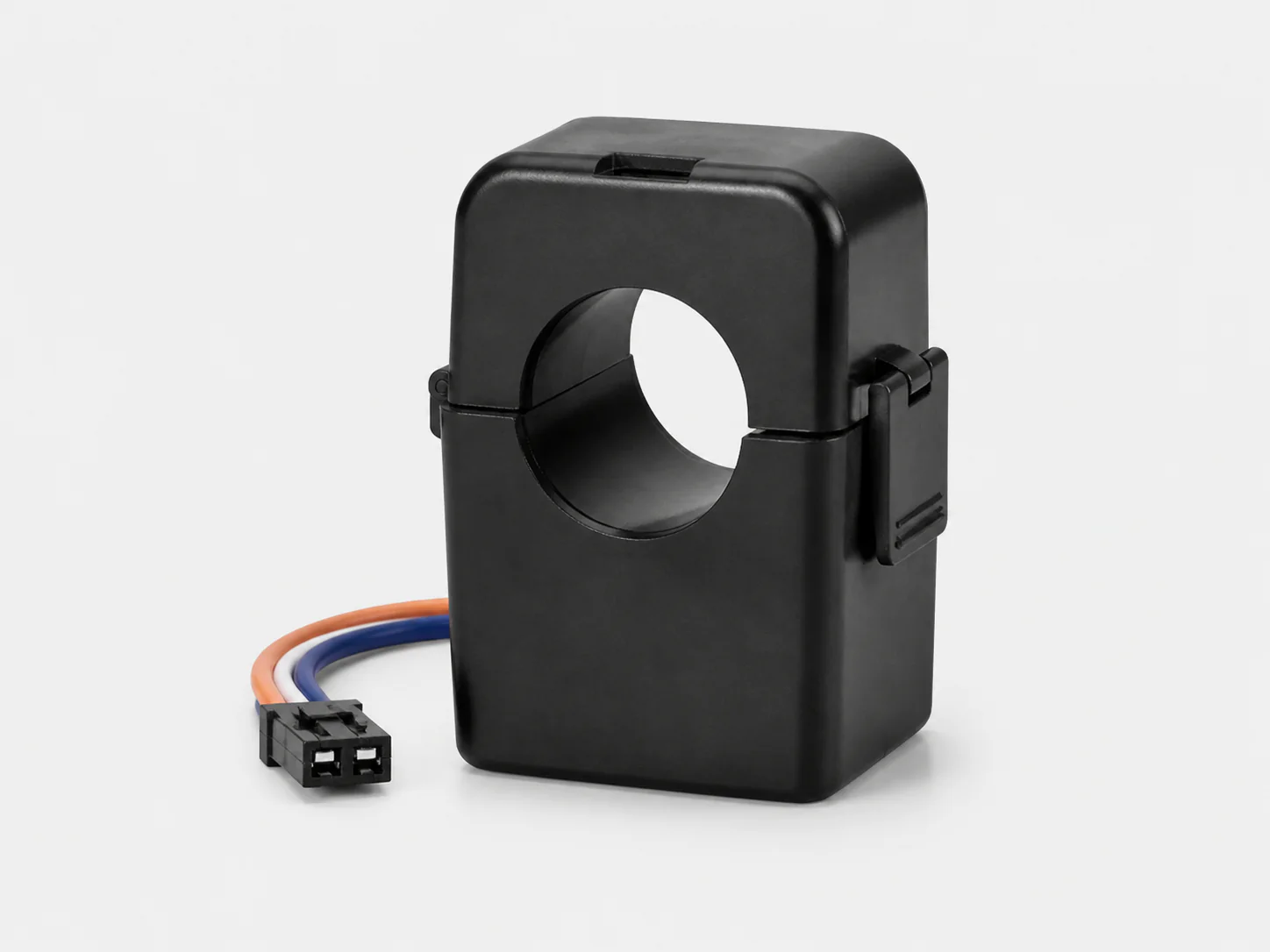

电流互感器
在合适的回路上完成电流测量，需核对变比、精度和安装空间。
智能断路器
提供回路状态、用电参数和按条件控制能力。
水表与流量表
计量工艺用水、冷却水、压缩空气或其他介质流量。
压力与液位传感器
监测空压、供水和储罐等公用工程状态。
有线工业网关
适合配电柜、产线和网络条件稳定区域的RS485与以太网采集。

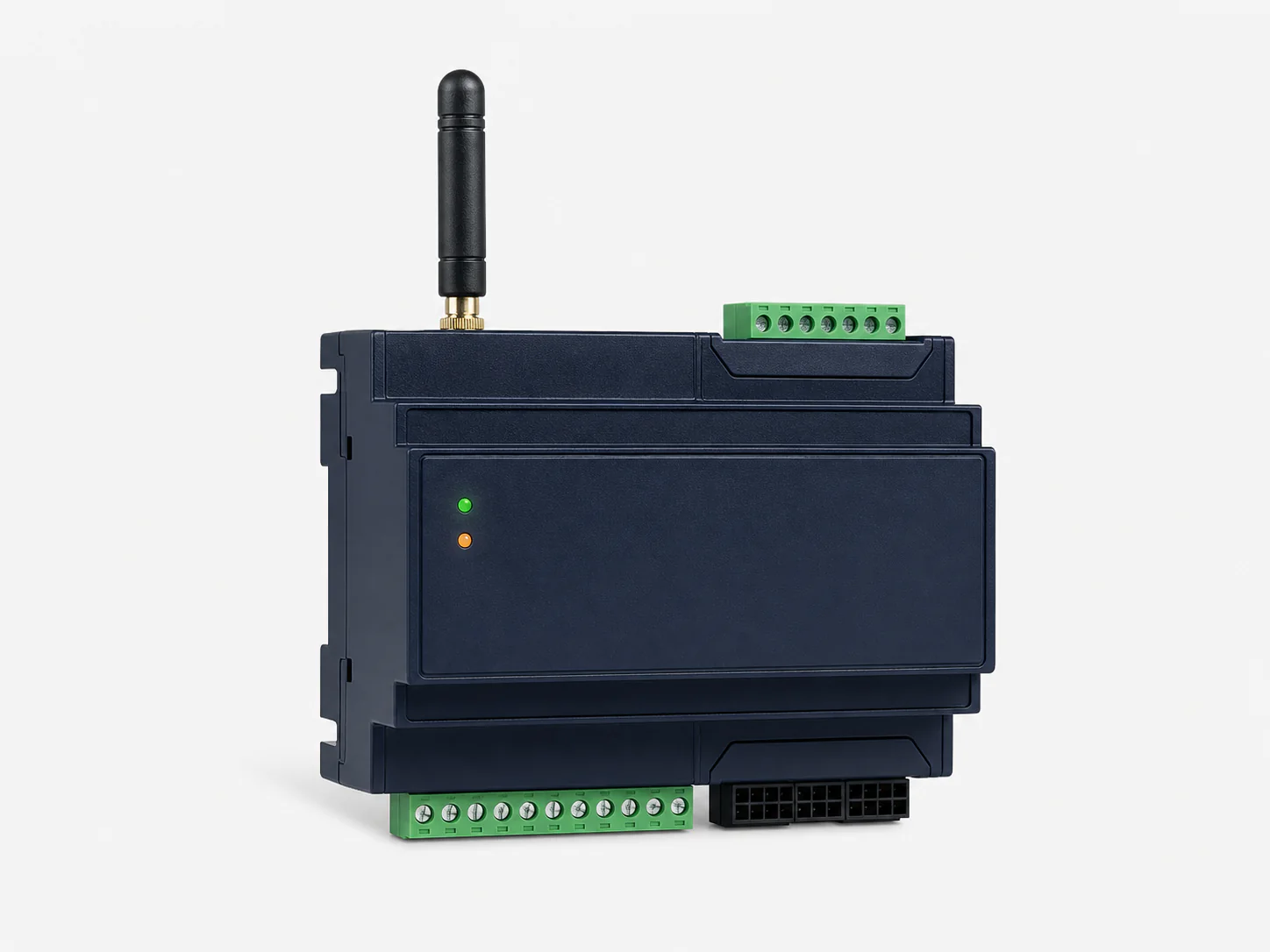

LoRa无线采集
适合布线困难、点位分散且数据频率适中的改造场景。
有线采集与LoRa无线采集如何选择
优先依据点位密度、布线条件、采样频率、可靠性和维护方式选择。
| 比较维度 | 有线RS485 / 以太网 | LoRa无线采集 |
|---|---|---|
| 适合场景 | 点位集中、配电柜或产线可布线 | 点位分散、跨区域或改造布线困难 |
| 数据频率 | 适合较高频率和稳定连续采集 | 适合周期性、低到中等频率数据 |
| 施工要求 | 需要线缆、桥架与网络规划 | 需要覆盖、信道、电池或供电规划 |
| 主要风险 | 总线拓扑、接地和施工质量 | 遮挡、干扰、覆盖和终端维护 |
| 建议方式 | 新建或重点点位优先评估 | 存量工厂难布线点位先做覆盖测试 |
从配电到公用工程覆盖产线主要能源对象
按企业实际能源结构选择监测对象，不必为了“全覆盖”增加无价值点位。

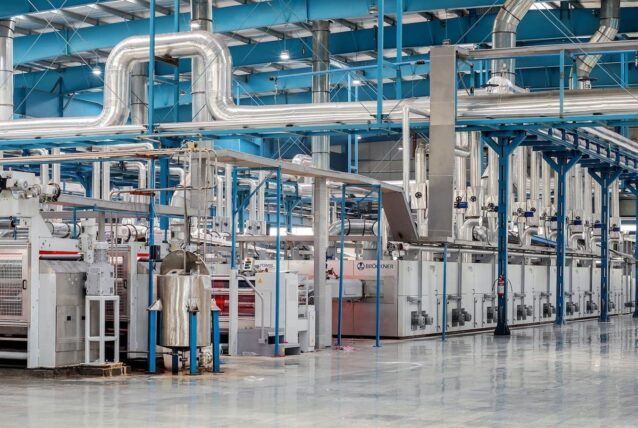

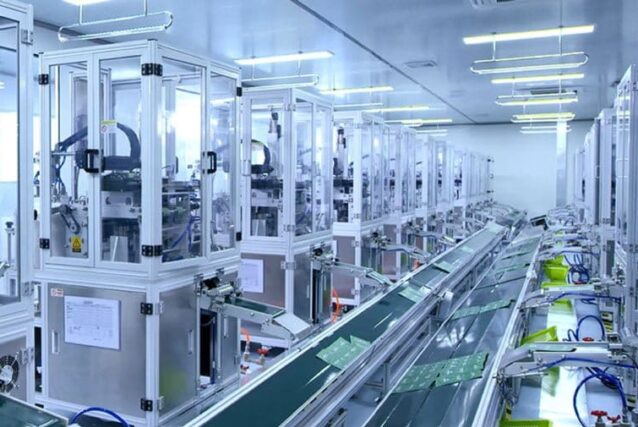

产线与关键设备
对生产线、加工设备、加热制冷和大功率设备进行分项计量。

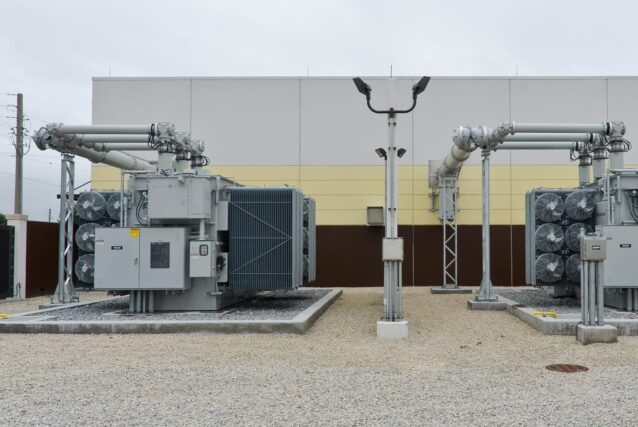

配电与回路
监测总进线、车间、产线和关键回路的负载、功率和电能质量。
空压与气体
关联压力、流量、设备状态和生产用气，识别泄漏与异常运行。
水与冷却系统
采集流量、压力、液位和泵组状态，分析用水与循环系统效率。
多工厂能源管理
统一口径汇总各工厂、车间和能源类型，支持权限与横向比较。
用可追溯数据支持日常管理和持续改进
明确能源去向
建立从总表到产线、工序与设备的可核对计量关系。
发现异常消耗
通过趋势、基线和设备状态发现空转、泄漏与异常峰值。
验证改善效果
以同口径基线比较改造前后、不同班次、产量和设备状态下的变化。
评估节能投入
将节省量、运行条件和改造投入纳入可复核的 ROI 估算，不把单次用量波动当作节能结论。
支持成本核算
为内部能源分摊和单位产出分析提供一致数据。
从相近案例理解现场接入与平台落地
案例用于说明技术组合，实际实施范围以现场设备、网络和业务目标为准。
从现场核实和试点验证开始
先处理数据质量、设备风险和人员流程，再扩大点位与应用范围。
- 01
能源边界与点位盘点
整理能源拓扑、计量对象、已有仪表和管理目标。
- 02
现场勘察与选型
确认量程、精度、互感器、安装、供电、通信和防护条件。
- 03
试点数据校验
对照现有账单或仪表核验倍率、单位、时间和累计量。
- 04
平台与生产关联
配置能源层级、看板、规则，并按需连接产量、班次或MES。
- 05
改善措施与收益复核
记录基线、节能措施、投入与运行条件，复核节省量和回收周期的计算口径。
- 06
推广与持续优化
按产线扩展点位，持续处理数据质量并验证节能措施。
请告诉我们您的工厂能耗管理目标
我们会先判断现有计量条件、缺失点位、采集方式、异常对象和试点范围，再讨论生产数据关联与节能 ROI 的估算口径。
