LVGL HMI开发：LVGL为什么会在嵌入式人机交互界面开发中如此受欢迎？

面向工程师的实用指南：从轻量级图形库到高效人机界面开发，深入解析 LVGL 在嵌入式系统中的应用价值。

一、什么是 LVGL？轻量级图形库的强大力量

LVGL，全称 Light and Versatile Graphics Library，是一款专为嵌入式系统设计的开源图形库。它采用 C 语言编写，具有资源占用低、移植性强、功能丰富等特点，广泛应用于工业控制、智能家居、医疗设备等领域的 HMI 开发。

与传统的图形库相比，LVGL 在资源受限的环境中表现出色，能够在低功耗的微控制器上实现流畅的图形界面。其支持多种操作系统和硬件平台，包括 FreeRTOS、Zephyr、RT-Thread 以及裸机系统，适配性强。

二、LVGL 的核心优势

1. 轻量高效，适配资源受限设备

LVGL 的设计初衷就是为了解决嵌入式设备在图形界面开发中的资源限制问题。其核心库仅需几十 KB 的内存，即可运行基本的图形界面，适合内存和处理器性能有限的设备。

2. 丰富的控件和动画支持

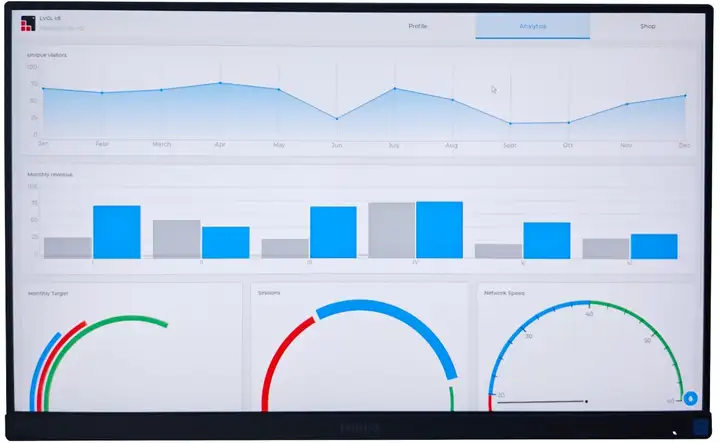

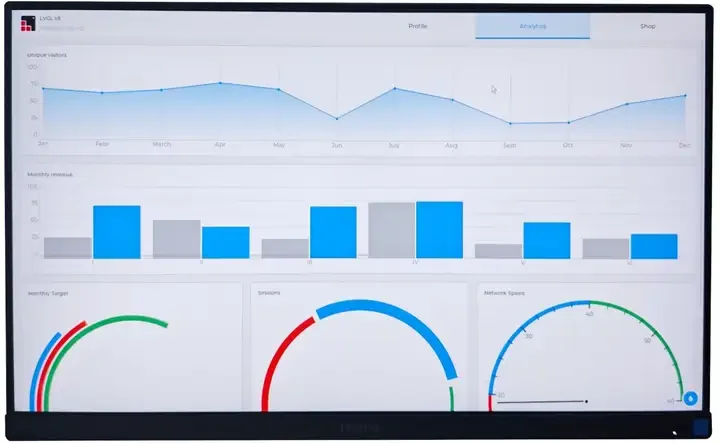

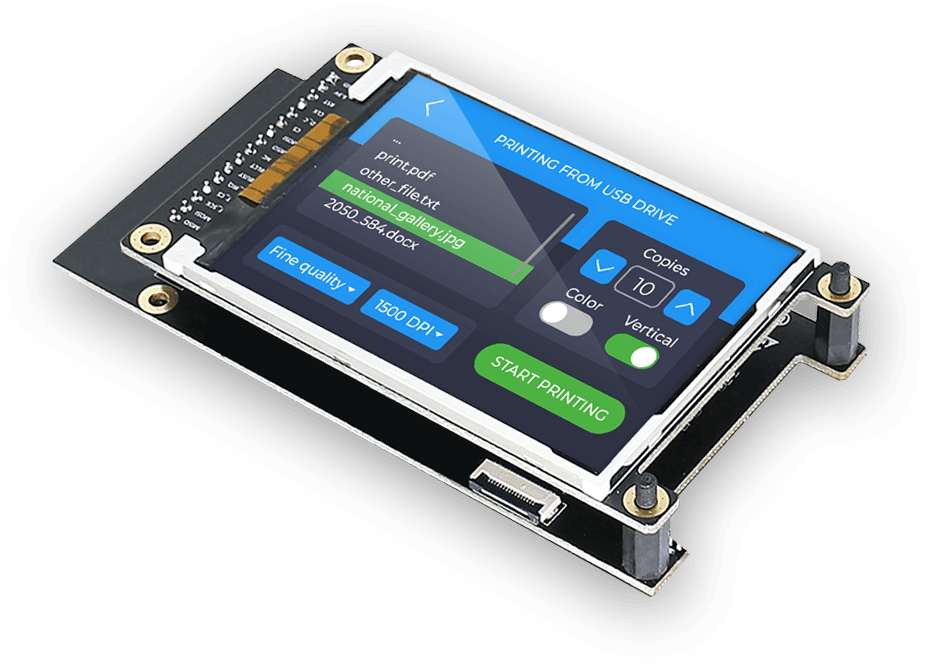

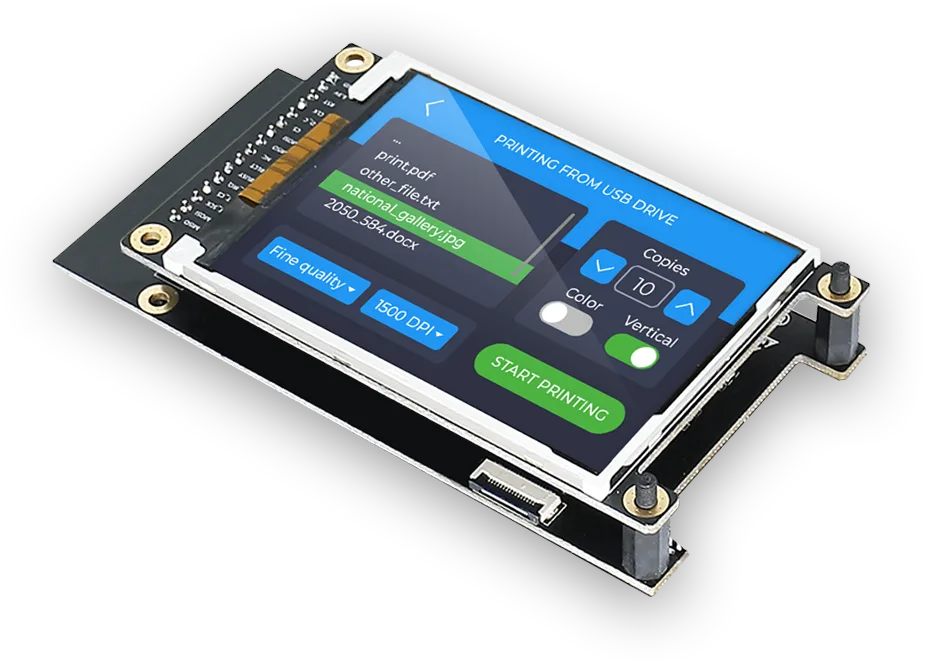

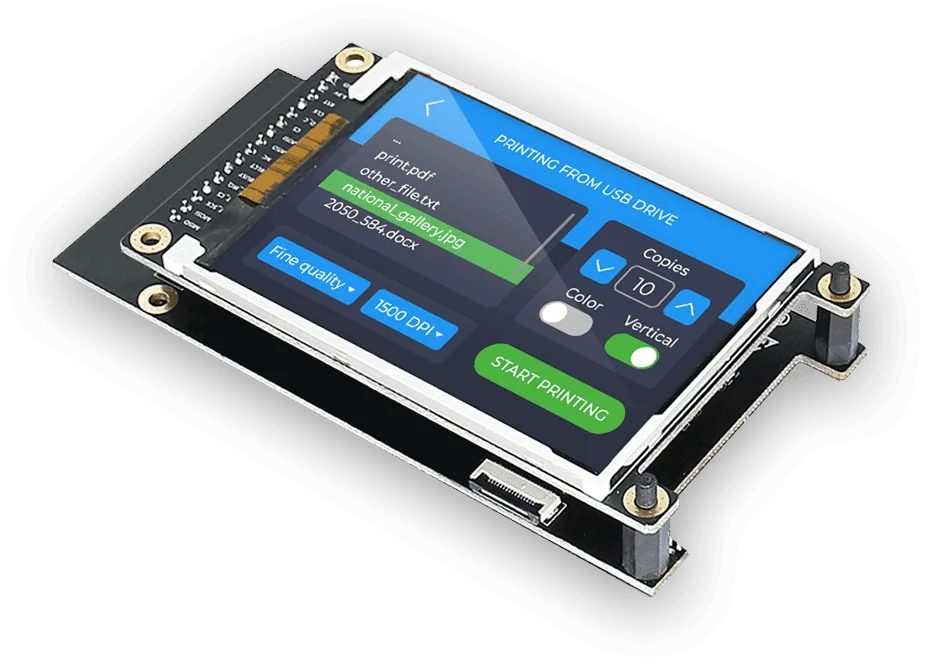

LVGL 提供了丰富的 GUI 控件，如按钮、滑块、图表、列表等，满足大多数 HMI 开发需求。同时，其内置的动画引擎支持平滑的过渡和动态效果，提升用户体验。

3. 高度可定制化

作为开源项目，LVGL 允许开发者根据项目需求进行深度定制。无论是控件样式、布局还是功能扩展，都可以灵活调整，满足不同应用场景的个性化需求。

4. 跨平台支持，移植性强

LVGL 支持多种操作系统和硬件平台，包括常见的 ARM Cortex-M 系列、ESP32、STM32 等微控制器，以及嵌入式 Linux 平台。其良好的移植性使得开发者可以在不同平台上快速部署和迁移项目。

三、LVGL 在 HMI 开发中的应用场景

LVGL 在多个行业的 HMI 开发中展现出强大的适应能力，以下是一些典型的应用场景：

1. 工业控制界面

在工业自动化领域，LVGL 被广泛用于开发设备的控制界面，如 PLC 面板、数控机床显示屏等。其低资源占用和高响应速度满足了工业设备对稳定性和实时性的要求。

2. 智能家居控制面板

LVGL 适用于智能家居设备的触控面板开发，如智能空调、智能灯控等。其丰富的控件和动画效果提升了用户交互体验。

3. 医疗设备显示界面

在医疗设备中，LVGL 可用于开发患者监护仪、便携式诊断设备等的图形界面。其高可定制性和稳定性保障了医疗设备的可靠运行。

四、LVGL 的底层架构与技术原理

LVGL 之所以能在资源受限的嵌入式环境中实现高性能图形界面，其核心在于它的 分层解耦架构设计 与 独立于平台的渲染模型。以下是其核心模块解析：

4.1 LVGL 架构层次图

graph TD
    App[用户应用层] --> API[控件API / 样式系统]
    API --> GUI[图形渲染核心模块]
    GUI --> Buffer[显示缓冲区管理]
    GUI --> Input[输入事件处理]
    GUI --> Render[软件渲染器]
    Buffer --> Driver[显示驱动接口（lv_disp_drv_t）]
    Input --> InputDriver[输入驱动接口（lv_indev_drv_t）]

4.2 渲染机制解析（双缓冲 vs 局部刷新）

• 双缓冲（Double Buffering）：LVGL 推荐使用两个显存缓冲区（Frame Buffer），在后台绘制完成后一次性刷新到屏幕，避免撕裂和闪烁。
• 局部刷新（Partial Refresh）：支持裁剪区域，仅刷新界面变动部分，极大降低内存和 CPU 占用。
• 色深支持：支持 1/8/16/32-bit 色深配置，开发者可根据硬件能力选择性能/画质权衡。

📌 在资源受限的 Cortex-M4 或 ESP32 平台上，通常建议开启局部刷新，配合 DMA2D 或 SPI DMA 实现硬件加速传输。

4.3 输入事件处理系统

LVGL 支持以下多种输入设备：

• 电容/电阻触摸屏（通过 I²C、ADC、FT5x06 等驱动）
• 编码器（旋钮）
• 按键矩阵
• 触摸手势（滑动、长按、双击等）

事件机制采用 event_cb 机制处理，支持多种事件类型：

这一机制使得 HMI 行为处理逻辑更接近桌面开发的事件驱动范式。

五、LVGL 与其他 HMI 图形库的技术对比

开发者常将 LVGL 与 emWin、TouchGFX、AWTK 等进行对比，以下是核心技术层面对照：

📌 总结：LVGL 是当前唯一在轻量、开放性、跨平台支持、工程工具完整性四方面全面均衡的 GUI 框架，非常适合中小型嵌入式项目、量产型产品，或国产MCU平台。

六、工程实践中的 LVGL 价值体现

6.1 兼容裸机和多种 RTOS

LVGL 完全不依赖动态内存分配（可配置），并提供任务调度钩子，兼容：

• FreeRTOS
• RT-Thread
• Zephyr
• AliOS Things
• CMSIS-RTOS
• 甚至裸机主循环

这意味着它几乎可以“裸跑”在 STM32、GD32、ESP32、NXP 等大多数芯片平台上。

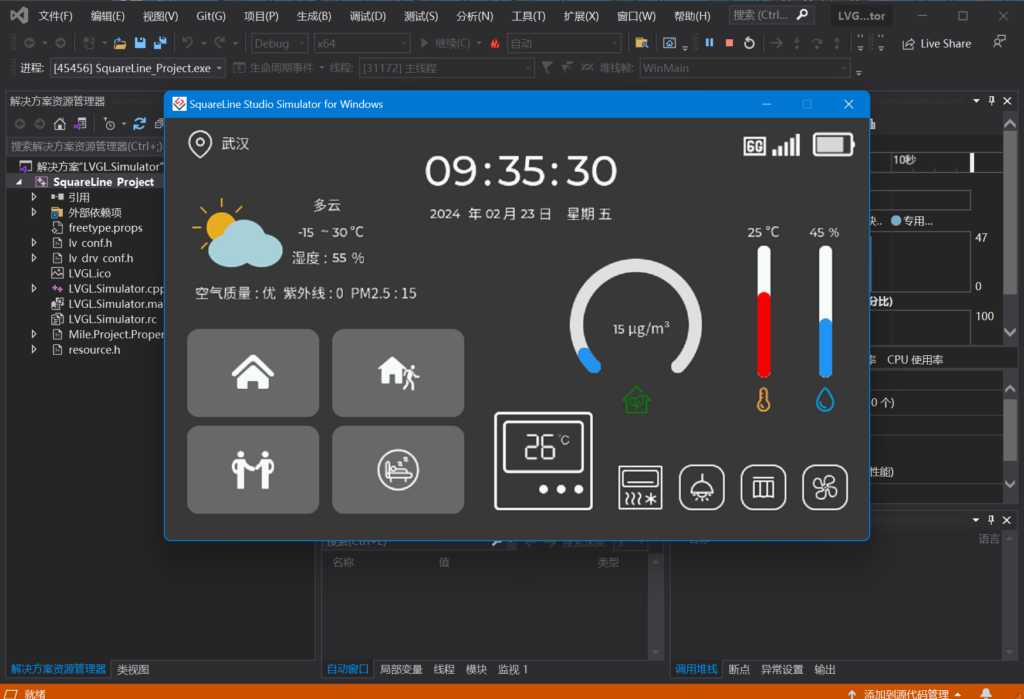

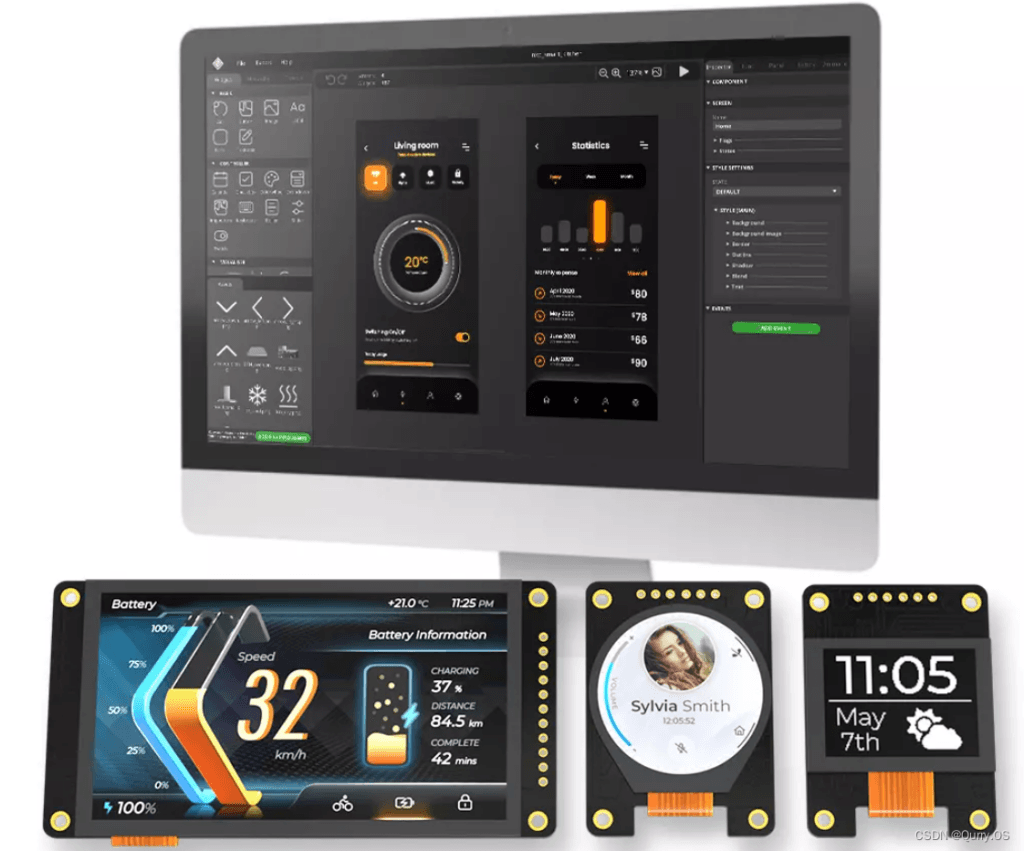

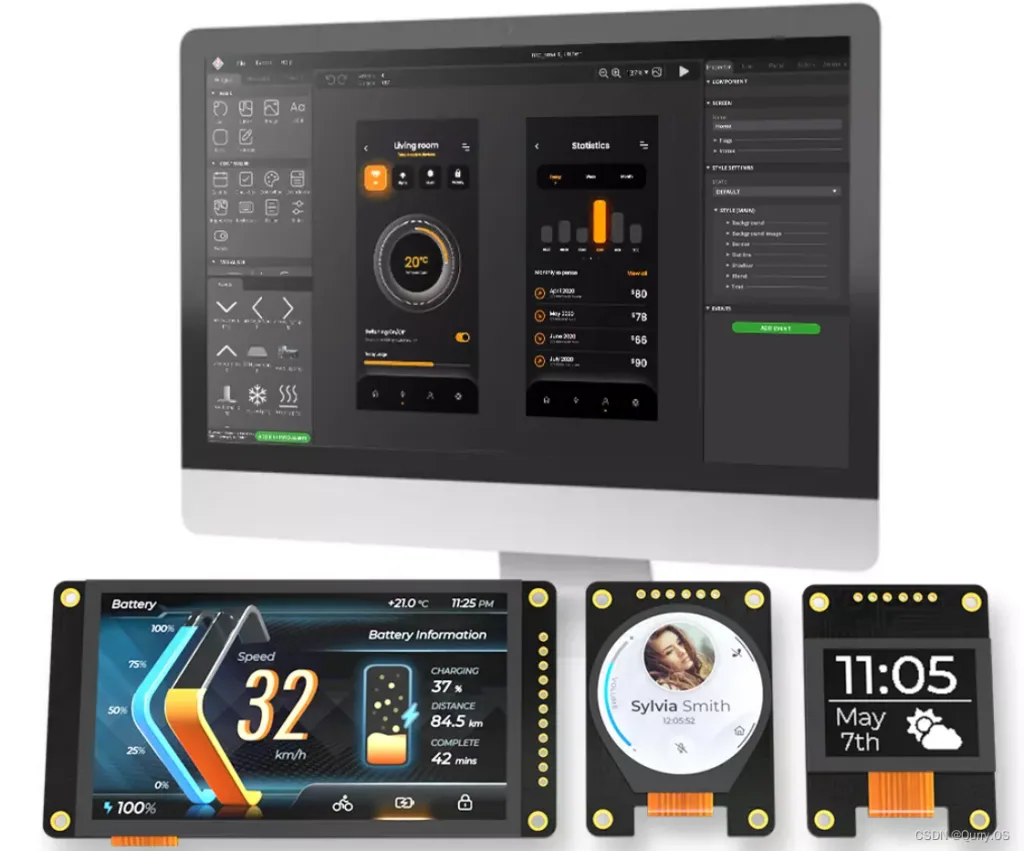

6.2 快速开发体验：SquareLine Studio

SquareLine Studio 是官方维护的 LVGL 可视化 UI 编辑器，支持：

• 拖拽控件、布局管理、动画配置
• 自动生成 .c/.h 文件 + Assets 打包
• 可直接与 PlatformIO / STM32CubeIDE 项目对接

对于想快速出 Demo 或可交互 UI 的团队来说，这大大降低了入门门槛。

七、LVGL 在实际项目中的应用案例

LVGL 并不是“实验室项目”，而是已经被广泛应用于多个高稳定性场景，以下是一些代表性落地案例：

📌 说明：

• 在 对功耗、稳定性要求较高 的行业，LVGL 以其 无GC、无多线程依赖、低帧缓存 的特性，被认为是当前最可靠的开源 GUI 引擎之一。
• 在 初创团队和国产 MCU 平台 中，也因其文档齐全、开源协议友好而快速普及。

八、性能优化与移植建议

为了在不同平台上获得最佳运行效果，建议注意以下工程优化点：

8.1 缓冲配置建议

8.2 Tick 驱动策略

• 默认使用定时器中断 + lv_tick_inc() 驱动动画与任务处理。
• 若使用 FreeRTOS 等内核，建议在 vTaskDelay() 后统一调用 lv_task_handler()，避免上下文冲突。
• 对接 VSync 可减少屏闪问题。

8.3 移植常见问题

九、部署建议与平台兼容性

LVGL 目前提供或社区支持的主流部署平台如下：

📌 Tip：你甚至可以用 LVGL + WebAssembly 把 UI 编译成浏览器运行！适合做在线演示、仿真器或云端配置平台。
