模组选型表里，Wi-Fi 6、5 GHz、外接天线经常被挤在同一列。它们解决的却是三种问题：无线协议能力、能连接的网络频段，以及射频信号怎样走出整机。网关必须接入客户的 5 GHz 网络时，只有 2.4 GHz 的 Wi-Fi 6 模组无法入场；带屏家电若被金属外壳遮住天线，加上 5 GHz 也不会把信号送出去。先拆开这三项需求，才有可能选对料号。
以涂鸦当前公开资料为例，T7-U-IPEX 同时支持 2.4/5 GHz 与 802.11ax；WBR2D 支持 2.4/5 GHz，但无线标准列到 802.11n；T5-E1-IPEX 支持 802.11ax，却只有 2.4 GHz。它们不是“低、中、高”三个档位，而是解决不同约束的三条路线。T7-U-IPEX 规格、WBR2D 规格、T5-E1-IPEX 规格
目标网络写进规格表
如果目标客户的路由器只开放 5 GHz SSID，或产品必须加入指定的 5 GHz 企业网络，那么“支持 5 GHz”是硬条件。2.4 GHz Wi-Fi 6 并不会因为支持 ax 就变成双频。反过来，家庭里 2.4 GHz 网络可用、设备只传少量状态和控制指令时，单靠“网关”或“复杂家电”这个产品名称，也推不出必须上双频。
需求评审应写具体网络约束，而不是写“支持新一代无线”。例如，设备要连接的 SSID 是否只在 5 GHz 提供？路由器是否允许 2.4 GHz 与 5 GHz 共用名称？安装点离 AP 多远，中间是否隔了金属柜体？这些问题决定候选模组和样机测试场景。公开 datasheet 只能回答模组支持哪些频段与模式，不能替目标产品回答实际连通率。
5 GHz 信道与工作模式要一起核对
T7-U-IPEX 的资料列出 5 GHz 信道范围，也同时按 US/CA、EU/CN 区分 2.4 GHz 信道，并对部分模式的 UNII-2A/2C 使用注明限制。产品不能把 datasheet 列出的所有信道视为每个销售地区、每种工作模式都已放行。要在目标市场、目标固件和路由器组合中确认实际可用信道及国家码行为，特别是配网时的 AP 模式与正常联网时的 STA 模式。这个检查比“是否双频”的宣传字眼更接近交付风险。T7-U-IPEX 规格
对于尚未确定销售地区的产品，把地区和目标路由器清单作为选型输入，而不是在采购单里只留下一个全球通用料号。若某地区的认证、信道或天线条件还没有拿到可靠资料，结论应是“待验证”，不能由模组的频段表替代整机放行。
802.11ax 能改变哪个瓶颈
Wi-Fi 6 对应 802.11ax 这一制式能力。T7-U-IPEX 的官方资料列出 2.4/5 GHz 的 a/b/g/n/ac/ax；T5-E1-IPEX 列出 2.4 GHz 的 b/g/n/ax。WBR2D 虽然双频，但公开标准为 a/b/g/n。由此可见，频段和制式应在评审表中分别占一列，不能把“双频 Wi-Fi 6”拆开后任取一半当作等价替代。T7-U-IPEX 规格、T5-E1-IPEX 规格、WBR2D 规格
什么时候值得把 ax 设为硬要求？一个合理起点是客户网络策略明确要求 Wi-Fi 6，或产品需求确实依赖该模组公布的 ax 能力，且目标 AP 也支持对应工作模式。但如果故障是外壳遮挡、安装点信号弱、路由器配置不兼容，换制式并不能证明问题消失。官方规格里的 PHY 模式、发射功率与接收灵敏度是规定测试条件下的模组参数，不是装入整机后的吞吐、时延、覆盖或共存结果。选型会议应把“公开支持”与“样机验证”分开签字。
不要再把“高吞吐设备”笼统作为购买理由。摄像设备的数据链路可能受编码、上传协议、供电、AP 拥塞和天线布局共同限制；触控中控可能主要传控制和页面资源。只有先给出实际业务流量、联网方式和目标 AP 条件，才能判断更高无线能力是否会改变瓶颈。这里没有同一产品、同一路由器、同一外壳下的对比记录，因此不对三个模组做速度排名。
把 T7、WBR2D、T5 放回整机设计里
| 候选模组 | 官方列出的无线能力 | 天线形态 | 立项时先问 |
|---|---|---|---|
| T7-U-IPEX | 2.4/5 GHz，含 802.11ax | 外接双频 FPC-IPEX 天线 | 外壳里是否留有天线位置、馈线走向和目标地区信道验证计划？ |
| WBR2D | 2.4/5 GHz，列到 802.11n | 板载 PCB 天线 | 需求是否只需双频，而无需 ax；主板与外壳能否满足天线净空？ |
| T5-E1-IPEX | 2.4 GHz，含 802.11ax | 外接天线版本 | 5 GHz 是硬条件吗；现有板子能否接受新封装与接口？ |
这张表是初筛，不是推荐清单。T7-U-IPEX 的外接天线让产品能规划天线位置，同时增加连接器、馈线、装配与天线一致性检查；WBR2D 的板载天线减少外接件，却把主板位置和整机净空变得更关键。T5-E1-IPEX 的资料明确提醒它与 T5-E1 并非 pin-to-pin 兼容，因此“同系列换料”也不能跳过封装和接口复核。T7-U-IPEX 规格、WBR2D 规格、T5-E1-IPEX 规格
外接天线需要真正的结构位置

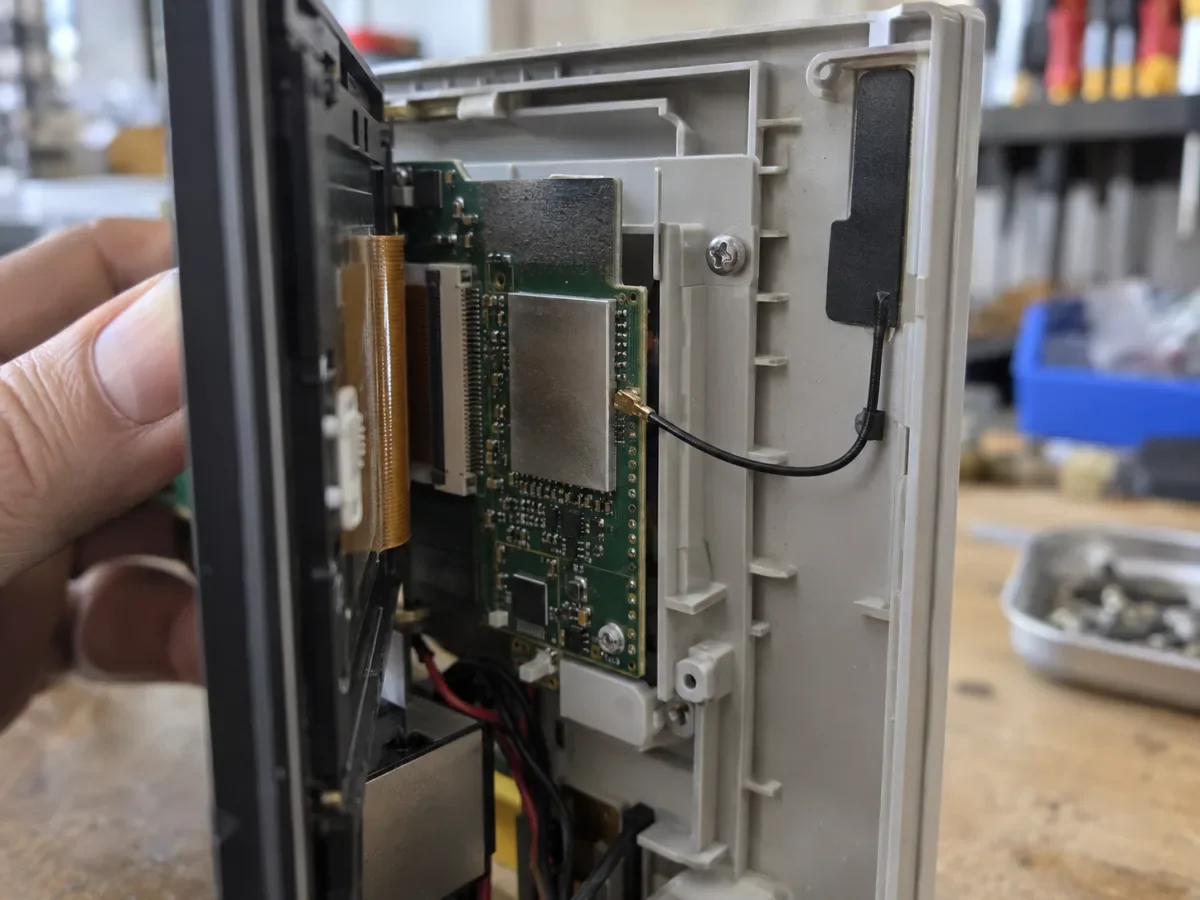

结构位置示意图，由图像模型生成；不代表涂鸦某一款模组的实拍、尺寸或射频测试结果。
T7-U-IPEX 资料给出外接双频天线形态，并提示天线与其他金属件保持距离。这个要求在金属面板、屏蔽罩、电源模块和线束密集的中控里特别容易被忽略。选择外接天线并不意味着射频工作可以留到 EVT 末尾：天线固定位置、馈线弯折、与金属件距离、装配公差和用户握持位置，都应在结构评审时被画进整机图。公开资料提供设计约束，最终的匹配、辐射性能和弱信号表现仍须用目标整机测试确认。T7-U-IPEX 规格
板载 PCB 天线也不是“无天线成本”。把 WBR2D 放在大面积金属、显示排线或高噪声电源旁边，仍需按其布局要求做主板净空与整机验证。选择两种天线形态时，比较的是结构自由度和验证责任如何分配，而不是在 datasheet 里找一个“信号更好”的通用赢家。
主控接口与供电沿着选型一起变
三种模组的无线字段看起来最醒目，但产品接入时还要核对供电范围、UART/GPIO 数量、启动与复位、调试口、内存以及固件模式。已经有主控的家电，通常更关心 UART 协议和模组责任边界；让模组承担更多本地逻辑的设备，则要审应用资源和可用外设。不能因为无线规格合适，就默认现有 PCB、MCU 协议或产测治具可以原样沿用。每一项差异都应回到相应版本的官方 datasheet 与硬件设计资料核对。
如果为了双频改用了不同封装的模组，采购成本之外还有板级改版、固件适配、射频重新调试与认证资料重核的代价。尚无报价和真实工时记录时，不能把这些代价写成一个看似精确的金额；但也不能把它们从决策中删掉。选型表至少应标记哪些工作会被触发、谁负责验证，以及完成前不能放行哪一项。
从手机发现设备到重新联网
T7-U-IPEX 官方规格写明 Bluetooth 与 AP 两种配网方式；WBR2D 资料列出 SmartConfig 与 AP 模式。涂鸦通用协议文档还说明 Bluetooth、AP 和 EZ 等配网路径如何传递路由器凭据，但具体产品支持哪条路径，仍取决于该模组、固件、产品配置与 App 组合。T7-U-IPEX 规格、WBR2D 规格、涂鸦配网机制
一个常见断点是：规格表写着双频，团队便默认手机在 5 GHz SSID 下也一定能按既有流程完成发现、传凭据和重试。实际上，设备初始发现、凭据传输、切换到目标网络和断线重配是不同步骤。选型阶段应在目标手机、App 版本、路由器 SSID 设置和目标固件上走完整流程；失败时记录发生在哪一步，而不是把“配不上网”笼统归因于 5 GHz 或 Wi-Fi 6。
同名双频 SSID、仅 5 GHz SSID、双 SSID、密码或加密模式变化都值得进入测试矩阵。矩阵不是越大越好，应先覆盖实际销售场景和已知客户网络限制；没有销售地区和路由器基线时，不可能给出一个有意义的“全部兼容”结论。让配网团队在模组选型评审时出现，比样机完成后再要求 App 团队兜底更省返工。
候选路径与停止条件
需要 5 GHz、但没有 ax 的明确要求，并且板载天线有合适净空时，可把 WBR2D 作为双频候选；它的公开规格不支持把项目写成“Wi-Fi 6 升级”。若目标网络确实要求 5 GHz 与 ax，并且结构能容纳外接双频天线，T7-U-IPEX 是值得进一步验证的候选。若产品始终用 2.4 GHz，而项目明确需要 ax 或 T5-E1-IPEX 的其他资源，可把它纳入候选，但不要把它用于满足 5 GHz 需求。
还有一种更重要的“不升级”：故障已经定位在天线净空、结构遮挡或配网路径，网络本身也没有 5 GHz/ax 的硬要求。这时先修整机设计和用户路径，比直接换无线制式更接近问题。新的模组会引入 PCB、固件、产测和认证工作；它不应该成为没有根因分析时的默认补救手段。
以上是候选缩小方法，不是三款模组的实测优劣排序。正式定料号前，至少要把目标地区、目标 AP/手机、整机外壳、天线方案和固件配置固定下来。若某一项无法明确，保留并行候选比过早冻结“唯一正确模组”更稳妥。
样机和整机的放行记录
第一类是无线与结构记录：整机天线位置、净空、馈线或 PCB 天线布局，以及在目标外壳、目标安装位置下的弱信号和共存测试。这里应记录测试条件、固件与路由器版本；只截图一个满格信号图标，不足以证明覆盖。第二类是配网记录：不同 SSID/加密设置、App 与手机组合的发现、传凭据、联网、断线重配路径，失败要能定位步骤。
第三类是板级与产测记录：供电瞬态、UART/GPIO 映射、启动恢复、烧录授权、产测夹具和版本对应。尤其是替换已有模组时，必须用实际引脚与封装资料检查兼容性，不能按系列名推断。第四类是市场与认证记录：模组证书、天线和整机组合、销售地区、测试样机及实验室确认的适用范围。涂鸦的整机认证资料将模组认证与成品认证分开说明；模组已有认证，并不自动等于改了天线与外壳的成品可以直接销售。涂鸦产品认证说明
把这些记录同候选料号一起交给采购和项目经理，才有可追溯的选型决定。采购可以确认实际供货、地区版本和交期；硬件、固件和 App 团队可以各自签收自己要验证的接口与场景。本文依据截至 2026 年 10 月可读的涂鸦公开资料，不包含目标产品的暗室、路由器兼容、吞吐、价格或量产测试结果。真实项目的最后一步不是再读一遍参数表，而是在自己的整机和销售地区把上述关键假设逐项验证。
