把摄像头接到 ESP32-P4,再把画面送到 MIPI-DSI 屏幕,硬件方框图看起来只有一条直线。真正决定项目能否稳定工作的,却不是 CPU 主频,而是每一帧在什么格式下进入、由谁拥有、在哪里转换、要经过几次内存读写,以及显示和 GUI 是否在争用同一组缓冲。
因此,设计这条链路时最先要确定的不是“能不能跑到某个帧率”,而是一张逐段的数据合同:传感器输出什么,CSI 接收什么,ISP 产出什么,PPA 是否必须介入,显示控制器读取哪块缓冲,以及编码支路是否会延长缓冲占用。只有合同明确,帧率、延迟和撕裂才有可测量、可解释的对象。本文依据 Espressif 公开文档解释这套合同;文中不提供未经目标板实测的性能数字。
一帧画面并不是沿着一条“管道”自然流过去
ESP32-P4 集成 MIPI-CSI、ISP、PPA、JPEG codec、H.264 encoder、MIPI-DSI 和多种 DMA 控制器,但“芯片里都有”不等于这些模块会自动组成零复制链路。ESP-IDF 的 ISP 文档明确说明,ISP 从 DVP、MIPI-CSI 或系统内存接收图像,经 DMA 把结果写回系统内存,并且不能脱离摄像头控制器独立工作。换句话说,系统内存中的帧缓冲不是附属细节,而是模块之间交换数据的边界。
一条可实施的预览链路可以先抽象成下面的责任关系:
这张图故意把 buffer pool 放在中央。工程上需要围绕它回答四件事:谁申请缓冲、谁在什么时刻写完、谁仍在读取、何时可以归还。只讨论外设初始化顺序而不回答这四个问题,常见结果是偶发覆盖、画面撕裂、队列越积越深,或为了止错不断增加复制。
从传感器到 CSI:先冻结电气、像素和时序合同
CSI 能接收的格式,不等于传感器配置已经正确
ESP32-P4 数据手册列出的 MIPI-CSI 输入包括 RGB888、RGB666、RGB565、YUV422、YUV420、RAW8、RAW10 和 RAW12,接口为两条数据 lane,符合 CSI-2 与 D-PHY v1.1。这个列表只能证明接收端的公开能力,不能替代传感器端的 mode table、lane rate、virtual channel、时钟和寄存器配置。
项目开始时应把传感器 mode 固定成一条可审查记录:分辨率、帧长与行长、数据类型、位深、lane 数量、lane 速率、外部时钟、曝光和增益控制接口。若传感器输出 RAW10,而后续显示需要 RGB565,系统还必须明确 RAW 解包、去马赛克、颜色处理和量化在哪一段完成。把“CSI 收到了数据”当作“图像链路正确”,会把颜色错误、行错位和偶发帧丢失推迟到更难定位的阶段。
2.5 V 供电是接口前提,不是驱动里的可选参数
ESP-IDF Camera Controller 文档特别提示,ESP32-P4 的 CSI 外设需要稳定的 2.5 V 供电;可以使用内部可调 LDO,但必须在初始化 CSI 驱动前配置并完成连接。这个要求应该进入原理图、上电时序和 bring-up 清单,而不是只留在软件注释里。
如果产品板没有复用官方开发板的供电连接,首轮检查顺序应是电源与时钟、lane 连续性、传感器寄存器读写、短帧/行错误,再到整帧图像。这样能避免用 ISP 参数去掩盖前端电气问题。
ISP 的任务是形成“后续可用的帧”,不是让画面看起来更漂亮
ISP 位于摄像头控制器之后,适合处理 RAW 图像所需的黑电平、坏点、镜头阴影、Bayer 降噪、去马赛克、白平衡、颜色校正等步骤。不同传感器与镜头需要不同参数,官方 API 提供能力并不意味着默认配置可以直接用于量产图像质量。
在 ESP-IDF stable v6.1 的公开接口里,“不启用 ISP 图像算法”和“不安装 ISP driver”是两件事。MIPI-CSI 或 ISP_DVP 作为摄像头控制器时,即使算法流水线选择 bypass,仍需通过 esp_isp_new_processor() 创建 ISP processor,再使用 bypass_isp 配置跳过不需要的处理。这是当前版本的初始化合同;换用其他 ESP-IDF 版本时,应重新核对相应 API,而不是把本文的函数和字段名称当成跨版本保证。
设计 ISP 输出时,应该从下游倒推:
- 若画面直接显示,优先确认 DSI/LCD 路径可消费的颜色格式、stride 和对齐要求。
- 若要在 PPA 中缩放或叠加,确认 PPA 对输入、输出格式和内存对齐的约束。
- 若还要编码,确认编码器接收格式以及编码支路能否在显示释放缓冲前完成消费。
- 若算法需要访问原始或处理后数据,明确它是旁路读取、复制后的工作缓冲,还是会阻塞实时预览。
这里最重要的选择不是“打开多少 ISP 功能”,而是确定 ISP 输出是否已经是多个下游都能共享的中间格式。为了显示先产出 RGB,再为了编码转回 YUV,通常会增加带宽与排队压力;但为了避免转换而强迫 GUI 在不适合的格式上工作,也会把复杂度转移到渲染端。没有一个格式对所有产品都最优,只有与下游职责一致的格式合同。
缓冲设计决定链路的延迟形态
用容量公式先看清一帧有多重
未压缩帧占用可以用一个朴素公式估算:
frame_bytes = stride_bytes × height
若 stride 近似等于 width × bytes_per_pixel,RGB565 约为每像素 2 字节,RGB888 约为每像素 3 字节。实际分配还要考虑行对齐、DMA 限制和驱动附加要求。这个公式不预测帧率,但能迅速揭示双缓冲、三缓冲、GUI 绘制缓冲和编码输入同时存在时的内存压力。
带宽也不能只算传感器输入一次。一次完整的内存到内存格式转换至少包含读取源帧和写入目标帧;GUI 叠加、缩放、旋转、编码读取和显示扫描又会增加各自的访问。与其先问“PSRAM 够不够快”,更有效的问题是:一帧在抵达屏幕前被完整读写了几遍,其中哪些访问可以并行,哪些必须串行。
单缓冲、双缓冲和更多缓冲解决的不是同一个问题
单缓冲占用少,但摄像头、处理器和显示更容易争用同一块内存。双缓冲允许生产者写下一帧时消费者读取上一帧,是常见起点;它并不自动消除撕裂,因为显示扫描、缓冲切换和写入完成之间仍要建立明确同步。第三块缓冲可以吸收短暂抖动,却也可能让旧帧在队列里等待更久。
因此,缓冲数量应与丢帧策略一起设计:
- 预览优先的产品通常宁可丢掉过期帧,也不应无限排队增加端到端延迟。
- 每帧都必须分析或存档的产品,不能靠覆盖旧帧维持“界面流畅”,而要对处理能力不足做背压或降级。
- 显示与编码并行时,需要引用计数或等价的所有权机制,最后一个消费者完成后才能归还帧。
验收时至少记录 buffer 数量、每块大小、所在内存、cache/DMA 属性、生产与消费时间戳、丢帧原因以及高水位。只记录最终 FPS,会丢失真正的故障线索。
PPA 应承担明确的像素任务,而不是充当“性能优化”标签
ESP-IDF 文档把 PPA 的公开能力定义为硬件级的缩放、旋转、镜像、混合和填充。它适合把显示前必需的像素变换从通用 CPU 代码中移出,但 PPA 仍然需要读取输入并写入输出;任务切分不当时,它会增加一块中间缓冲和一次完整帧访问。
以下情况适合优先评估 PPA:摄像头方向与屏幕方向不同、预览窗口需要缩放、GUI 与视频帧需要 alpha 混合,或者输出区域需要填充。若传感器已经输出显示所需的尺寸和方向,且 GUI 可以使用独立图层或局部更新,额外的整帧 PPA 处理未必值得。
GUI 叠加要先决定两种路线中的一种:把 UI 合成进视频帧,或让显示路径分别管理视频与 UI。前者便于得到单一最终帧,也使每次 UI 变化可能触发更大范围的像素处理;后者有机会减少视频帧重写,但要求显示控制器、驱动和同步机制支持对应的图层或更新方式。选择依据应是实际更新区域、格式兼容和同步成本,而不是“用了硬件加速”这一个事实。
用故障表现反推坏掉的是哪一段合同
图像链路的困难之一,是不同错误会在屏幕上产生相似现象。整屏偏色可能来自传感器输出顺序、ISP 颜色矩阵、RGB/BGR 约定或显示端像素格式;周期性横向错位可能来自 stride、行长度或缓冲起始地址;偶发旧画面则更可能与缓冲归还、队列积压和刷新同步有关。若只盯着最终画面反复调整参数,团队很容易把前一段的错误补偿进后一段,最后得到无法解释也无法升级的配置。

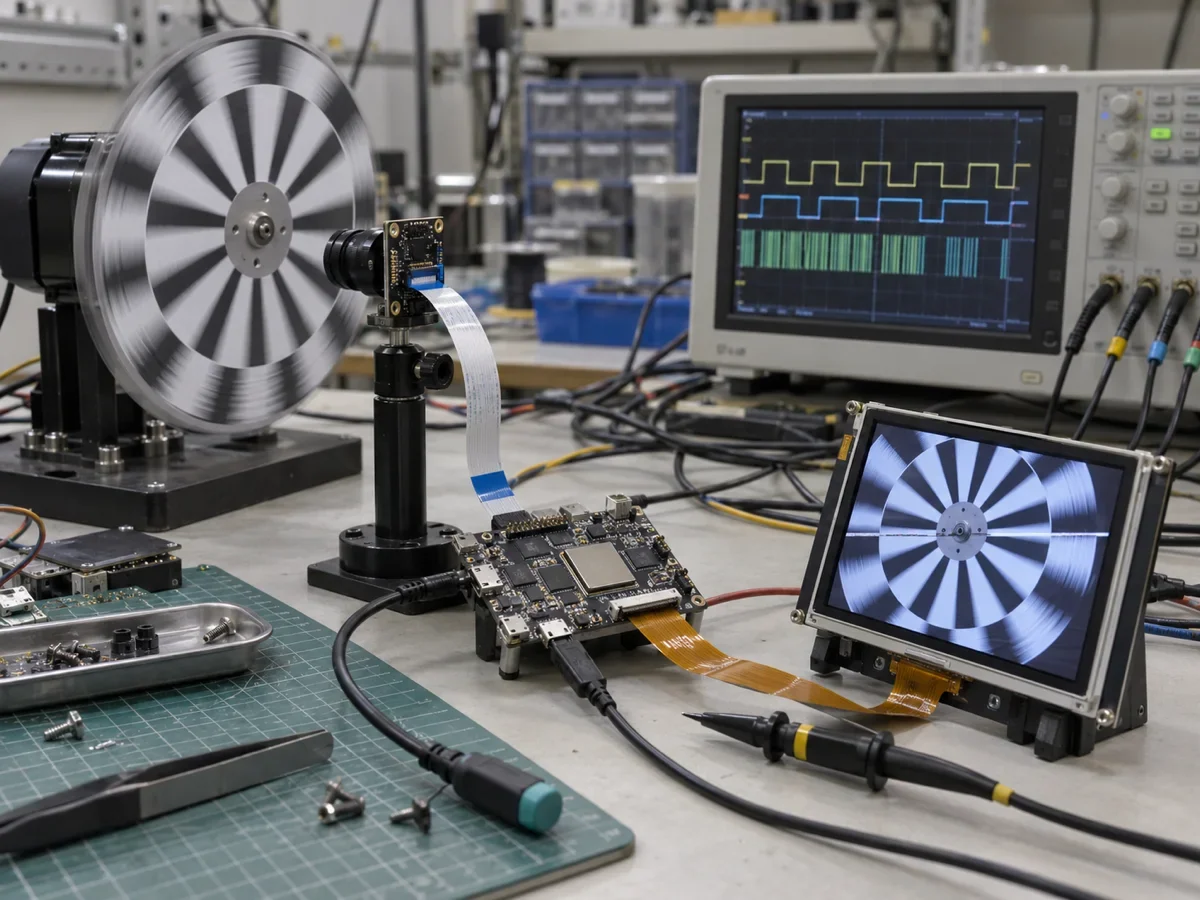

调试场景示意图,由图像模型生成,并非本文目标板的测试照片或性能证据。
更可靠的方法是给每个边界安排一个可比对的输入。传感器支持测试图时,先用测试图排除场景和自动曝光变化;ISP 输出写入内存后,抽取固定位置和固定行的样本,检查尺寸、stride 与通道顺序;PPA 前后分别保存少量帧,确认缩放、旋转和混合没有改变未授权区域;DSI 侧则把 buffer swap 与刷新观测点对齐。这样,错误第一次出现的位置就是优先调查对象,而不是等所有模块打开后猜测。
缓存一致性也必须属于缓冲合同。CPU、DMA 和外部内存之间若需要显式同步,所有权转移点就要包含相应的 cache 操作和内存屏障。问题若只在打开缓存、换到 PSRAM 或提高负载后出现,不应立即归因于“带宽不够”;先检查生产者完成后数据是否对消费者可见,消费者释放后生产者是否会过早覆盖。公开文档能说明 API 和内存属性要求,实际产品仍需用当前 ESP-IDF 版本与目标内存布局验证。
这类验证应保留失败帧的阶段、缓冲地址和事件顺序;只有错误能够被定位到一次具体的所有权交接,修复才不会退化成参数碰运气。
到屏幕和到 H.264 是两条不同的消费支路
MIPI-DSI 显示路径关心的是持续、按时地取得可扫描帧。ESP-IDF 的 MIPI-DSI 示例由驱动管理 framebuffer,并展示了在 PSRAM 中分配 LVGL draw buffer 的做法;Camera Controller 文档也提供了 mipi_isp_dsi 示例,把 MIPI-CSI、ISP 和 DSI 串成公开参考路径。
这些示例可以作为初始化和 API 使用的起点,但示例支持某块屏和某个传感器,不等于目标屏时序、目标分辨率和产品 UI 已经验证。本文核对的公开资料还混合了 stable v6.1、PPA v6.0、latest 和 master 示例;它们用于说明模块责任,不代表已在同一 SDK 组合中完成集成测试。
H.264 支路关心的是编码输入格式、帧顺序、码率控制、输出缓冲和下游存储或网络消费。编码器即使是硬件模块,也会延长某个输入帧被占用的时间。若显示和编码共用帧,缓冲释放条件必须覆盖两个消费者;若编码使用独立复制,则要把这次复制的内存与延迟代价算入系统预算。
显示刷新需要独立的时序判断
显示控制器持续扫描 framebuffer 时,软件在错误的时间改写同一缓冲,就可能让一屏同时包含新旧两帧。解决方案可能是帧完成后切换缓冲、在合适的同步点交换地址,或把更新限制在驱动支持的区域内;具体做法取决于面板、DSI 驱动和 framebuffer 模式。仅仅把缓冲数量从一块加到两块,并不能证明切换点正确。
把显示刷新视为独立消费者还有一个好处:摄像头帧率与屏幕刷新率不必被假定为完全相同。生产者更快时,应明确丢弃或替换哪一帧;显示更快时,应允许重复扫描最近的完整帧,而不是读取正在写入的帧。队列策略应围绕“最近完整画面”“每帧必达”或“固定节拍”中的一个目标设计,三种目标不能同时默认成立。
不应直接承诺“预览与 1080p 编码可同时稳定运行”之类的产品结论。数据手册能力上限、官方示例和真实应用的端到端表现是三类不同证据。目标传感器、分辨率、像素格式、存储位置、GUI 负载、编码参数与散热条件没有同时固定并测试时,只能说明架构路径,不能说明稳定帧率或长期运行结果。
Bring-up 不从完整 Demo 开始,而从可观测的最短路径开始
一次把传感器、ISP 自动算法、PPA、LVGL、编码和网络全部打开,会让每个错误都表现成“画面不对”或“偶发卡顿”。更可控的顺序是逐段建立证据:
- 确认传感器控制面。 读取芯片 ID,固定 mode table,保存分辨率、格式、lane 和时钟配置。
- 确认 CSI 数据面。 使用已知测试图或稳定场景,记录帧完成、短帧、行错误和 DMA 状态,不先追求完整 UI。
- 固定 ISP 输出。 先关闭不必要的自动调节,验证尺寸、stride、格式和颜色,再逐项启用图像质量模块。
- 接通最短显示路径。 不加 GUI 和编码,确认 buffer 生命周期与 DSI 切换;用 GPIO、时间戳或逻辑分析手段建立可测事件。
- 一次只增加一种像素操作。 先缩放或旋转,再加入叠加,并分别记录新增的缓冲与访问。
- 最后增加编码或网络消费。 验证慢消费者、丢帧、队列高水位和恢复策略,而不只观察平均帧率。
每一步都应保留相同的一组身份信息:ESP-IDF 版本、目标板与芯片 revision、传感器和屏幕料号、分辨率、输入输出格式、buffer 数量及位置。缺少这些字段的性能数字无法和下一次测试对齐。
哪些情况下不该把整条链路都压在 ESP32-P4 上
ESP32-P4 适合需要 MCU 级控制、摄像输入、本地图像处理与 HMI 紧密结合的产品,但“外设齐全”不是采用它的充分条件。下面几类需求应先比较其他架构:
- 需要复杂多路视频、成熟媒体容器、重型 GPU 合成或大型视觉模型时,Linux SoC 的媒体栈和工具链可能更合适。
- 产品只需要低频抓拍或简单屏显时,完整的 CSI—ISP—PPA—DSI 设计可能增加不必要的供电、布线和软件验证成本。
- 摄像头或屏幕没有稳定驱动、公开时序资料或可持续供货时,芯片接口能力无法弥补器件生态风险。
- 需求把“绝不丢帧”“极低预览延迟”“持续编码”和“复杂 GUI”同时设为硬指标,却没有给出内存、功耗、热与降级预算时,应先拆分指标,而不是直接承诺单芯片方案。
最终选型问题不是 ESP32-P4 是否拥有这些模块,而是团队能否把每一段数据合同、缓冲所有权和失败策略验证清楚。若答案还不能落到可记录的配置和测量项,项目仍处在架构假设阶段。
把“能显示”升级为可交付证据
进入产品评审前,至少应形成一张链路表:每个阶段的输入格式、输出格式、分辨率、stride、buffer 数量、内存区域、DMA/cache 属性、生产者、消费者和释放事件。再用时间戳或硬件观测点记录 capture complete、ISP complete、PPA complete、buffer swap、display refresh 与 encode complete,才能把延迟拆到具体阶段。
本文给出的,是基于 Espressif 公开文档可确认的模块职责和验证方法。它没有在特定目标板上测量帧率、端到端延迟、撕裂、内存带宽、功耗、温升或长时间稳定性,也不替代传感器与面板厂商的电气、时序和初始化资料。任何量产判断都应在固定硬件、固定软件版本和固定负载下补齐这些记录。
