裸板放在桌上时 Wi-Fi 正常，装进金属柜后却掉线，首先要查的是天线周围的结构，而不是立刻把 PCB 天线换成“高增益”外接天线。内置天线是否可用，取决于底板边缘、外壳、安装姿态和附近导体能否给它留出实际的辐射空间；外接天线则把问题转移到连接器、馈线、安装位置和整机验证。两条路线都不能凭模组规格书上的一个射频数字直接定案。
ESP32-S3-WROOM-1 与 WROOM-1U 数据手册给出了一个具体分岔：前者带板载 PCB 天线，后者通过连接器接外部天线。两者不是“同一块板换根天线”的关系；模组尺寸、天线接口和整机安装责任都要重新核对。
先看装进外壳后的天线空间

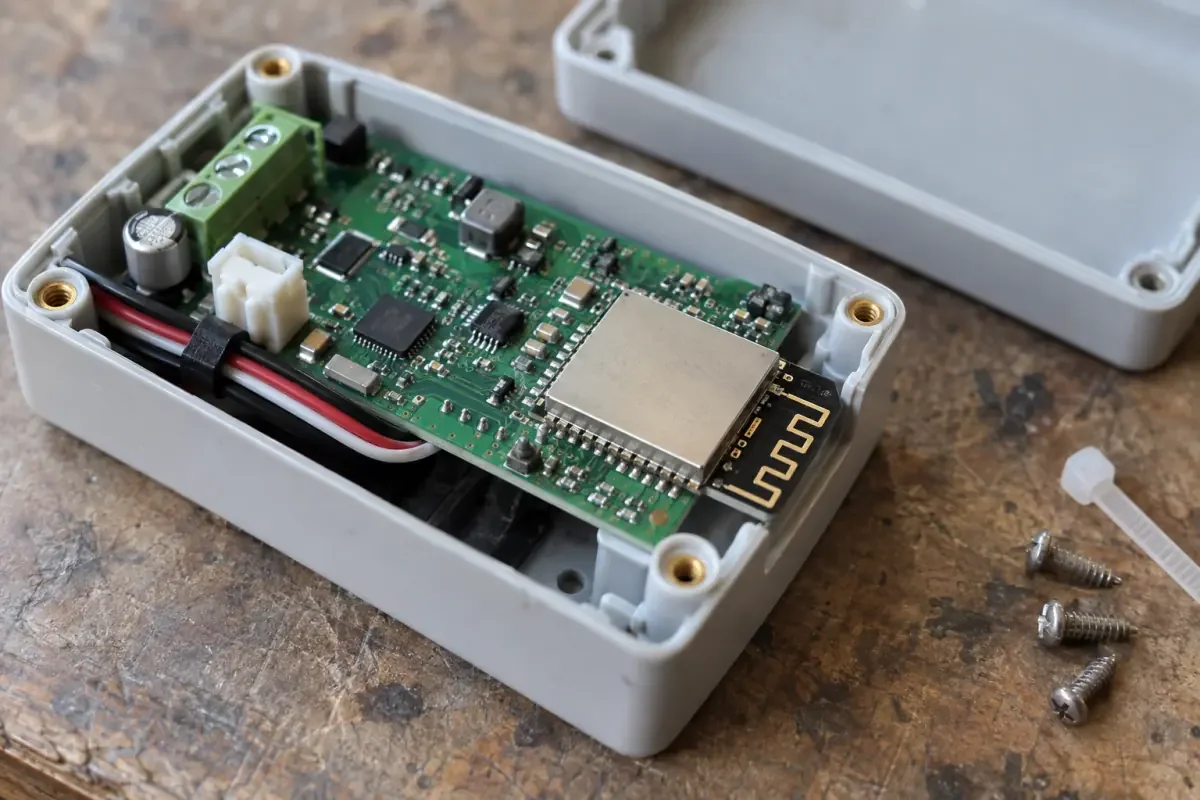

决定内置 PCB 天线能否留下来，应该先把底板和外壳叠在一起看。如果模组能布在底板边缘，天线端伸出底板，外壳内侧没有金属、线束或其他部件贴近辐射区域，那么板载方案通常更容易控制物料与装配环节。这里的“容易”只指结构和供应链环节更少，不等于覆盖距离已经合格。最后仍要在整机上测通信质量。
乐鑫 ESP32-S3 硬件布局指南建议让模组板载天线伸出底板，馈电点靠近底板边缘；做不到时，应通过底板切边和天线下方净空减轻底板材料影响。指南还提醒：装入最终外壳后，天线周围仍需净空，建议各方向至少 15 mm，并在最终产品上测试吞吐与通信距离。这个 15 mm 是该指南的设计建议，不是所有外壳都能通过的统一验收值。
金属外壳先改变的是几何条件
金属柜体、屏蔽罩、电池、显示屏背板甚至固定螺柱，可能改变天线附近的电磁环境。产品图上天线“看起来没有被盖住”，并不代表它在实际安装姿态下有足够空间。应把底板外形、天线净空、外壳开孔、线束摆位与用户可能的安装方向放进同一张结构图审查。若这些条件无法满足，再讨论外接方案才有意义。
例如，控制器固定在配电柜内侧，整机金属门关闭时板载天线正对金属壁。此时继续调整发射功率或凭裸板 RSSI 选模组，并不能回答关门后的链路问题。需要比较的是最终安装状态。相反，如果设备采用塑料外壳、天线端靠外壳边缘，且底板净空可按指南实现，额外引入外接天线可能只增加连接件和装配变量，并无已证明的收益。
不要把“净空画出来”当成“射频通过”
底板布线、邻近高速线与整机结构会共同影响结果。乐鑫指南要求注意射频走线、相邻参考地和高频干扰源，建议将天线与时钟、USB、UART 等潜在干扰路径隔开。模组采购图纸上的天线区域只解决设计起点；如果项目后来更换了底板层叠、金属支架或出线方向，原来的净空审查也必须跟着重做。
布局审查与整机测量是两类证据。前者可以发现明显的几何冲突，后者才能判断在目标姿态、目标网络和目标外壳里是否达到产品需要的链路表现。本文没有任何目标整机的测量记录，因此不能据此判断某个柜体中的 PCB 天线一定失败，也不能承诺某个塑料外壳一定通过。
外接天线把辐射点移走，也增加新的失效点

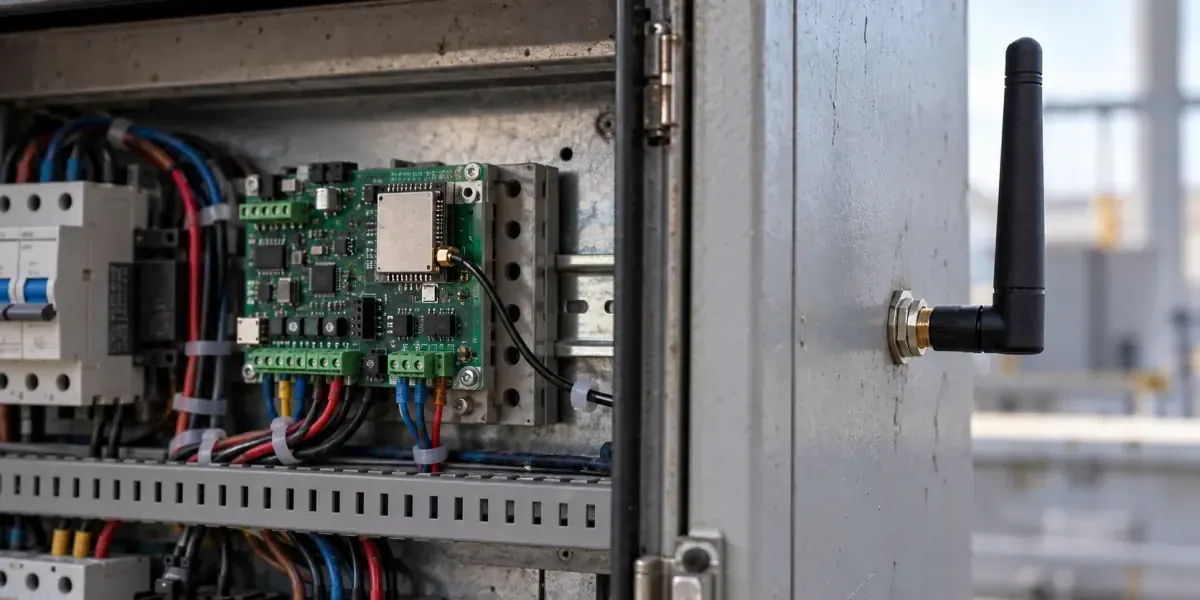

如果外壳和底板无法给板载天线留下合理位置，外接天线允许把辐射点放到更合适的地方。它适合需要把天线移出金属腔体、需要固定安装在指定外部位置，或结构冻结后板载方案始终没有可行净空的设备。不过，这仍只是选择评估路线的理由，不是“外接一定更远”的结论。
以 WROOM-1U 为例，数据手册说明它使用外部天线连接器，模组交付时不附带外部天线，天线要按产品使用环境另选。把 WROOM-1 换成 WROOM-1U，BOM 必须增加天线、连接线或转接件；结构图必须给连接器插拔和线缆弯折留空间；装配工艺要检查未插、松脱、错插和压伤。按乐鑫 RF FAQ 的要求，使用 WROOM-1U 时应在模组上电前确认外接天线已正确连接。即使射频指标看起来有余量，线缆损耗、接头一致性与安装位置仍可能抵消预期收益。
“高增益”不是整机选型结论
一根天线标称增益更高，只说明它在规定测量条件下的某项指标；它并未说明装在金属柜背面、线缆绕过电源板后，设备在目标方向的链路就更好。乐鑫 RF FAQ建议检查外接天线的效率、增益、三维方向图与整机 S11；阻抗应尽量接近 50 Ω。FAQ 把整机 S11 不高于 −10 dB 作为早期设计目标，并提示不满足时进一步看天线效率。这里不能把一个 S11 数字当作最终无线验收，也不能用模组的发射功率代替整机辐射结果。
外接方案还会改变认证审查。乐鑫 FAQ 提醒，若希望复用对应模组的认证报告，所选天线增益不得高于报告中认证天线的增益。实际产品还应核对销售市场、频段、天线型号、安装方式和适用报告范围；满足一个增益条件不意味着整机自动合规。采购和硬件团队应在锁定天线料号前，向负责目标市场合规的人员确认要提交哪些证据。
用同一台产品条件比较，不比两块裸板
天线选择可以做成一个小而明确的整机方案 A/B 验证，而不是一轮“哪边 RSSI 高就选哪边”。先固定固件版本、发射配置、接入点、信道、安装高度和测量位置；尽可能只改变天线方案或它在结构中的位置。若两种方案还使用不同模组变体，先把这个差异记入测试表：结果能帮助选整机方案，却不能单独证明天线器件造成了全部差异。
| 需要锁定的条件 | 为什么要锁定 | 至少要留下的记录 |
|---|---|---|
| 外壳开/闭与安装姿态 | 金属门、背板与方向会改变辐射环境 | 外壳状态、照片或结构图、姿态编号 |
| 天线和馈线路径 | 外接方案的接头、长度、走线影响整体链路 | 完整料号、线长、连接器与固定方式 |
| 网络与负载 | AP、信道和业务流量变化会掩盖方案差异 | AP 型号、信道、固件、测试业务 |
| 双向链路结果 | 单个 RSSI 值不能代表重试和业务可用性 | RSSI 分布、重连、丢包/重试、吞吐或业务时延 |
测试顺序也很重要。先让两种方案都在整机关闭、正常供电状态下完成基本联网，再在产品真实安装方向、门开/关或线束位置变化时重复测试。需要长期连接的设备，还应观察断电恢复、网络切换与共存负载。具体观察时长和合格线应由产品场景确定，而不是从这篇文章套用一个通用数字。若业务要求弱信号报警或远程控制，测试还要覆盖业务失败后系统怎样恢复，而不只是测速软件能否跑出峰值。
若发现“发送看似正常，接收却弱”，不要只加大发射功率。乐鑫指南指出，邻近时钟、高速线或 UART 对天线的耦合可能影响接收；这提示要同时检查布局和干扰路径。若外接方案表现不稳定，也应检查连接器是否固定、线缆是否被金属夹压、天线是否被装到不合适的方向。上述都是排障假设，必须用当前产品的测量排除或确认，不能当作已发生的故障事实。
把“布局审查”和“整机测试”分开，才能避免用结构图代替无线验收：
什么时候锁定 PCB，什么时候保留外接方案
如果底板边缘和外壳可以满足模组天线的布局要求，装配中也能稳定保持净空，先以板载方案做整机样机通常更直接。它减少外接连接件、线缆和安装步骤，但仍须用目标网络、外壳关闭状态及产品业务负载证明链路满足要求。未测之前，结论只能是“值得优先验证”，不是“可以量产”。
如果结构设计无法给板载天线留出空间，或者设备必须安装在金属封闭空间里且辐射点需要移到外部，就应把带天线接口的明确模组料号列为候选，同时冻结天线、馈线、接头和安装位置。外接天线不应等到量产前才由采购临时替换；任何替代件都会改变需复核的射频和合规条件。若两条路线的整机结果都不合格，下一步是回到结构、天线位置或网络架构，而不是无限换“更高增益”型号。
最终下单应落到完整模组与天线料号、装配图、底板净空图和测试报告，而不是只写“ESP32-S3，外接天线”。还没确定芯片、封装、存储和温度等级时，可先看ESP32 芯片与模组选型方法；已决定 S3、还在比较模组尺寸与 PSRAM 时，可看ESP32-S3 WROOM 与 MINI 选型。到天线方案这一关，采购、结构与硬件团队应共享同一份整机验证条件。
