ESP32-P4 Function EV Board 上的屏幕、相机和联网 Demo 都能启动，下一步要做自己的主板时，最危险的动作是把开发板原理图当成已验证的量产设计。官方板证明了一组指定芯片修订版、器件、连接器和固件可以一起工作；它没有证明新的外壳、排线、电源或 PCB 堆叠也满足同样条件。真正要迁移的不是一张原理图，而是一组需要重新签字的约束：芯片修订版、各电源域、Flash 与封装内 PSRAM、MIPI 链路、无线协处理器，以及失效后还能不能下载和返修。官方 EV Board 用户指南；P4 硬件设计指南。
先把“开发板已跑通”拆成可迁移与不可迁移的证据
开发板上能亮屏，可以复用的是驱动调用顺序、面板初始化的候选配置，以及它所使用的接口类型；不能直接复用的是新排线的信号完整性、主板供电余量和长时间显示稳定性。开发板上的相机能取帧，也不能替新传感器的时钟、控制电压、MIPI 走线和镜头装配签字。联网更是另一条链：Function EV Board v1.5.2 配有 ESP32-C6-MINI-1，但换成另一款 C6/C5 模组、调整位置或天线环境后，要重新检查射频、总线和两份固件的版本组合。EV Board v1.5.2 说明。
因此立项时先列出“原板条件—新板改变—验证证据”三栏。凡是发生变更的条件，不能用原板 Demo 代替。尤其要记下开发板硬件版本、P4 芯片修订版、屏幕/相机的实际料号与排线、P4 和 C6 固件版本、外接 Flash 型号。没有这些基线，后续故障就会在“板子变了”和“软件变了”之间来回甩锅。
| 从开发板继承的东西 | 定制板需要重新决定 | 至少留下什么证据 |
|---|---|---|
| P4 芯片与参考原理图 | 芯片修订版、封装、供电与复位网络 | 采购料号、errata 对照、原理图审查记录 |
| 相机与屏幕接口 Demo | 实际传感器/面板、连接器、排线、控制电压、MIPI lane | 器件资料、线序与电压表、布线审查、样机波形/显示记录 |
| 板载 C6 联网示例 | 无线模组、天线位置、P4-C6 接线与复位 | 两端固件标识、握手/联网日志、整机射频验证计划 |
| USB/UART 下载与调试 | 产线测试点、烧录工装、失联后的恢复路径 | 下载和错误版本复刷记录、维修作业入口 |
表中的最后一列是交付物，不是本文已经取得的结果。本文只有公开资料，不能替某块目标 PCB 填写“通过”。

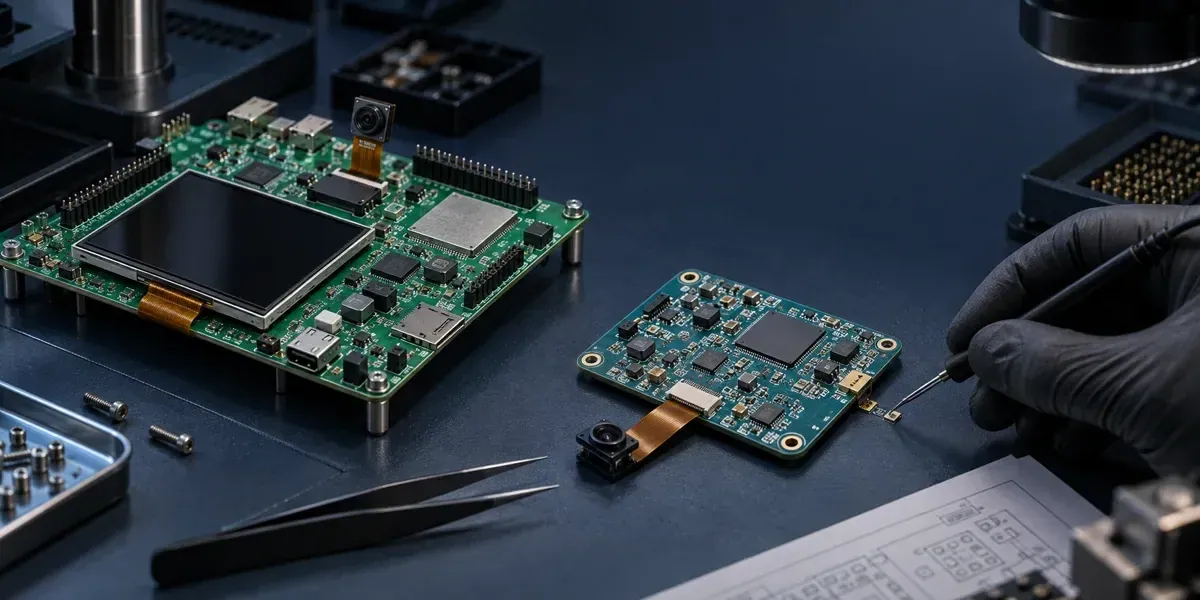

图中“目标板实测记录”是发布前必须补的证据节点，不代表本文已有实测。
一张变更单要能追到具体器件，而不只写“沿用开发板”
把原板上的连接器、传感器、面板、无线模组、Flash 和供电芯片逐项列成版本化的差异表。每一行至少包含原板料号与硬件版本、新板候选料号、改变的电压或信号、相关官方条款、负责人、需要补的测试。原板没有改动的部分也要写“沿用哪一版”，否则采购替代和后续固件升级会让“同一个设计”实际变成多组硬件组合。这个表不是形式主义：当一块样机无法初始化相机时，它让团队先排除传感器/排线替换，再排查驱动，而不是无凭据地把所有故障都归入软件。
设计输入与验证结果应分两个列簿。前者可以在投板前完成：接口电压、分辨率、lane 数、预计峰值电流、外壳空间。后者只能在目标板到手后填写：上电波形、MIPI 错误计数、图像丢帧、Wi-Fi 失联恢复、最高温状态。把“计划测试”写进测试报告的通过栏，会在项目交接时制造一个并不存在的验收结论。建议让硬件负责人在原理图冻结前审设计输入，固件负责人审驱动版本与日志点，测试负责人在样机阶段独立填写实际结果。
芯片修订版和电源先冻结，接口选择才有意义
Espressif 的 P4 硬件指南明确区分芯片修订版：例如 v3.0 及以后版本的某些引脚定义、参考电路与旧 v1.0/v1.3 不同。Function EV Board 的 v1.5.2 是板级版本，不是 P4 芯片修订版；官方用户指南也提醒两者应分开识别。团队应在首版原理图审查前，按预计采购的 P4 完整料号、芯片 revision、官方 errata 和对应参考设计锁定一份基线。把旧板引脚图与新版芯片混用，可能连供电或启动条件都没有对齐。P4 硬件指南修订记录；P4 SoC Errata。
给每个电源域单独留一行，而不是写一个“3.3 V”
官方原理图清单建议单电源设计时采用 3.3 V，同时指出 P4 基础供电、不同 IO 域、MIPI D-PHY、USB PHY 和外设还要分别计算。指南中的最低基础电流是针对芯片及 Flash/PSRAM 的参考，不能直接当作“带屏幕、相机和无线模块的整机电源规格”。先列每个电源域的标称值、允许范围、上电次序、最大工作状态和容差，再把显示背光、摄像头启动、C6 发射与 USB 外设的并发窗口放入电源预算。电源芯片选择、去耦位置和走线宽度都应对应这些窗口，而不只看平均电流。官方原理图检查清单。
复位时序也不能从一次正常开机推断。至少要知道哪路电压先稳定、CHIP_PU 何时释放、C6/面板/传感器各自如何复位，以及供电跌落时谁会先失去状态。官方硬件指南 2026 年修订过 CHIP_PU RC 延时的推荐电容值；这正说明引用一张旧开发板局部电路而不检查文档版本，会把已经更正的建议带进新板。硬件指南版本记录。
Flash 与 PSRAM 不要在 BOM 里合并成“存储”
P4 应用固件需要封装外 Flash；P4 的 OPI/HPI PSRAM 位于芯片封装内，不能像外接 Flash 一样在主板上另换一颗就升级容量。先按目标 P4 料号确认 PSRAM 配置，再分别做固件分区容量与运行时峰值内存预算。相机帧、显示帧、图像处理临时区和网络缓冲可能在同一时段驻留；官方开发板的 PSRAM 容量不等于采购替代料号也有相同余量。Flash 电压、引脚映射与上电条件也需要对照具体器件，而不是只给 BOM 写一个容量。P4 原理图清单：Flash 与 PSRAM；P4 数据手册。
MIPI 从传感器和面板倒推，不从连接器外形倒推
P4 提供 MIPI-CSI 和 MIPI-DSI，但“都有 MIPI”仍不足以判断一块主板能接哪款相机或屏幕。先锁定传感器与面板的 lane 数、时钟、像素格式、初始化和控制接口，再对照 P4 端的驱动支持。MIPI 高速 lane 与 MCLK、I2C、复位等控制信号属于不同电气层；官方原理图清单特别提醒，传感器数据手册里写的 1.8 V/3.3 V 往往指非高速控制引脚，不能拿它来替代 D-PHY 供电和差分线的设计规则。P4 MIPI 原理图要求。
原理图通过后还要审 PCB 与排线

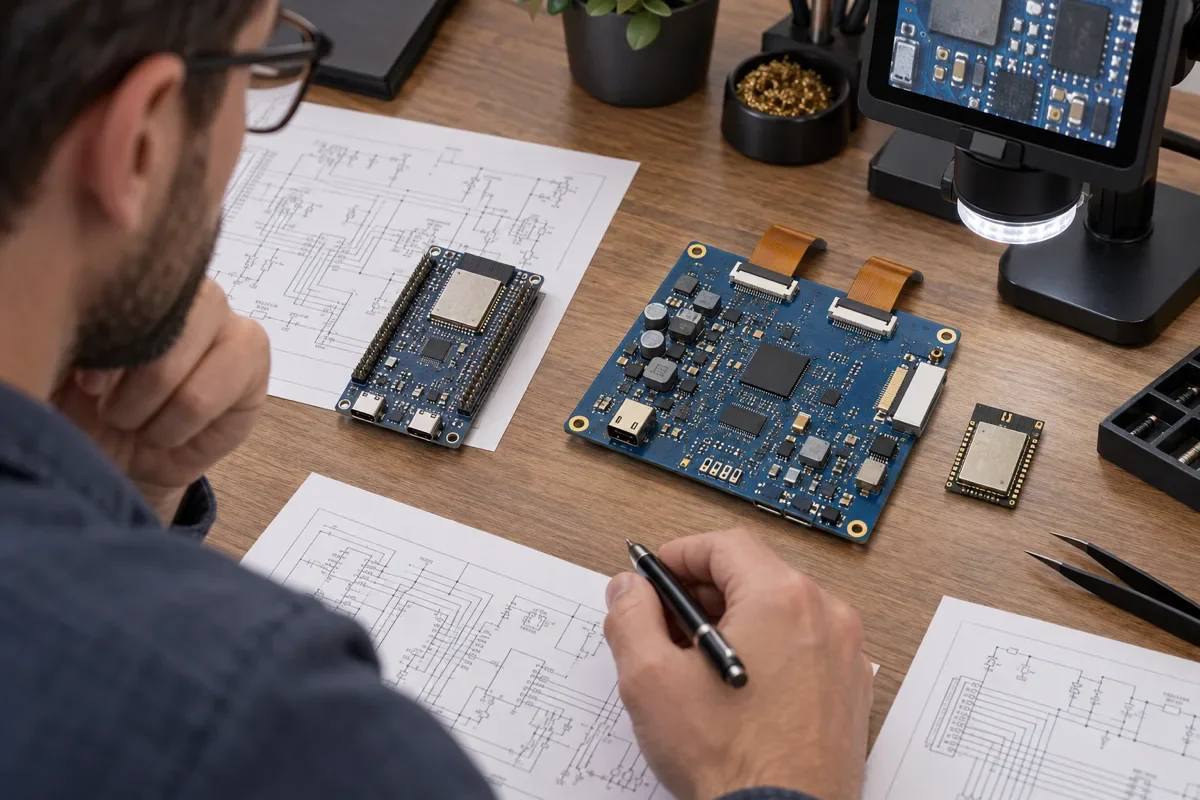

上图为概念示意，不是本文所述板卡的实拍或验证结果。
官方 PCB 指南建议至少四层板和完整参考地层，并对 MIPI 差分阻抗、对内/对间长度差、过孔回流、远离其他高速或高频信号及开关电源干扰源给出布线规则。原理图清单另建议在 MIPI 线上预留串联电阻位置，并在 CSI/DSI 的 REXT 引脚设置相应下拉。射频模组与 MIPI 在目标板上的共存还需单独审查和测试，不能把布线指南当成已完成的射频净空验收。产品团队需要让硬件、机构和固件拿同一份接口表审：板上差分走线、连接器、柔性排线和对端器件都在链路内；只看主板 PCB 的长度匹配，不会发现排线线序或传感器控制脚电压错配。PCB Layout Design。
如果项目暂时不使用 MIPI，官方文档允许相关电源和外接电阻引脚按规则悬空；不要为“将来可能接屏”不加论证地把高速接口扇出到闲置连接器。闲置线路仍占用层叠、空间和信号完整性预算。反过来，若项目必须同时接相机与屏幕，单靠两路接口都能枚举还不够：要在目标板、实际分辨率和网络负载下验证帧缓冲、DMA、持续热与画面稳定性。本文没有这些实测，所以不宣称能达到某个帧率。
先验证“不会出图”的基本链路，再测画质和负载
相机无帧时，先保存传感器供电、复位、时钟和 I2C 识别记录，再看 CSI lane 与像素格式；屏幕黑屏时，先核对面板供电、复位、初始化命令、背光和 DSI lane。若一开始就调 ISP、PPA 或 LVGL，可能把物理链路故障误当成软件性能不足。基本链路建立后，分别记录静态帧、长时间连续帧、相机/显示/无线并发三种工况的输入和错误计数、内存高水位。若要比较 EV Board 与定制板，只能在同一种工况内保持传感器、面板、固件、负载和采集窗口一致，列明无法保持一致的板级变化；不同工况的数字不能直接相减得出“新板更好”。
排线应被当作可替换器件管理，而不是 PCB 之外的普通附件。不同批次的线长、屏蔽、针脚方向和插接公差都可能改变高速链路；产线还可能把外观相同但反向触点的 FPC 装入。样机验证记录中应写实际排线料号、长度与装配方向，故障复现时不能只附主板版本。如果产品有可拆卸屏幕或摄像头，这些条件还要进入维修手册与来料检查。
无线和下载路径不要留到“软件再处理”
P4 没有内置 Wi-Fi。若沿用 EV Board 的 C6 方案，PCB 必须同时容纳 C6 供电、天线净空、P4-C6 总线和独立复位/烧录入口。ESP-Hosted 的控制 RPC 与数据帧会跨这条总线，两端固件必须使用可兼容的版本和传输配置。开发板上一条联网 Demo 不能验证新外壳中的天线、定制板总线完整性或协处理器失联恢复。Function EV Board；ESP-Hosted MCU 入门。
但本文的重点不是重写 P4+C6 的软件架构，而是把它变成硬件审查项：主控有没有办法在 C6 不响应时单独启动并输出错误？工装能否分别识别和重刷两颗芯片？天线与 MIPI 走线是否相互干扰？外壳合上后射频和热状态是否仍可接受？这些问题要在板级设计阶段分配负责人和测试方法，不应由现场软件工程师在设备离线后临时发明恢复步骤。
产线还要有明确的下载和返修路径。P4 与 C6 两份固件可能分别拥有签名、版本、升级与回退要求；只预留 P4 的日志口，C6 无法恢复时就可能被迫拆机。给 P4、C6、外部 Flash 和关键供电域安排可访问的测试点，记录两端镜像标识和基础握手结果。具体针脚、工装和测试时长由目标板决定；“预留入口”不能替代一次真的断电、错误版本和失败重刷演练。
调试入口要覆盖三种不同的“离线”
第一种是 P4 无法启动：需要在不依赖屏幕和网络的条件下看到启动信息或执行下载。第二种是 P4 正常、C6 不握手：工装要能分别确认 C6 供电、复位和固件身份，不能把 P4 的 UI 正常当作整机正常。第三种是两颗芯片都启动、无线仍不稳定：才进入天线、外壳、接入点和数据路径验证。对每一种故障写下“最小可观察信号”和“最小恢复动作”，现场人员就不会把全部离线设备都拿去重刷 P4 固件。
发布固件时也要按硬件组合限制范围。若同一产品存在不同芯片修订版、面板或无线模组，版本号不能只代表应用代码；需要可以回读的硬件 BOM 版本与固件兼容关系。这里不是要求在初版就设计一个庞大的远程管理平台，而是避免已知不兼容的镜像被误发到外形相同的设备。具体分区、签名和回滚能力必须在选定 SDK 及目标板上验证，不能凭开发板示例推定。
用四次审查把参考设计变成自己的设计
第一轮是需求冻结：列出实际面板、相机、无线、USB、存储和外壳条件，写出哪些 EV Board 器件会替换。第二轮是原理图审查：按芯片 revision、errata、供电、时钟、复位、Flash、电压域、MIPI 控制脚和调试入口逐项标注官方条款与负责人。第三轮是PCB 与装配审查：检查层叠、阻抗、回流、差分对、排线线序、天线与热源位置。第四轮是目标板验证：保存双端固件版本和启动日志，按屏幕/相机/网络并发负载、供电扰动、断电升级和返修路径做可重复测试。
只有前两轮，能说“设计已有官方依据”；完成第三轮，能说“图纸与布局经过审查”；第四轮仍需样机记录，才谈得上目标板在指定条件下通过验证。量产还需试产良率、批次一致性和适用市场的合规流程。没有这些证据，最诚实的结论是“已形成待验证的定制板设计”，不是“开发板转量产已完成”。
