很多工业数据平台的第一版看起来只有一条直线：PLC 或传感器把数据交给网关，网关通过 MQTT 上报，后端消费消息并写入时序数据库，最后由大屏查询。设备少、网络稳定、Schema 不变时，这条直线足以演示；一旦出现弱网重传、重复事件、设备时间漂移、字段升级、数据库维护或历史回放，团队才会发现“消息已经到达”和“平台拥有一条可信事实”根本不是同一件事。
本文的结论是：工业遥测链路应该按可验证的责任合同分层，而不是按采购的产品名称分层。 现场层负责产生带来源的观测事实，边缘层负责保留原始证据并做受控归一化，接入层负责身份、契约、幂等和接纳结果，消息缓冲负责吸收速度差与故障窗口，存储层分别保存不可变历史和可重建投影，应用层只消费带 freshness、quality 与 lineage 的可解释结果。任何一层如果同时拥有协议解析、业务规则、历史存储和告警状态，短期少一个组件，长期却会把故障放大成整条链路停摆。
这里讨论的是可落地的通用结构，不是某个 Broker 或数据库的标准答案。我们以现有 ZedIoT 平台资料、Grus 遥测接入与 Timescale 回归测试为第一手证据，并实际执行了去重、隔离、状态语义和 schema bootstrap 的 29 项测试。测试证明的是具体不变量，不是通用吞吐或延迟承诺；队列容量、保留期、分区周期和 SLO 仍然必须在目标现场测量。
1. 先定义六个成功结果，再选择组件
工业遥测最危险的设计习惯，是把“MQTT QoS 1”“消息写入 Kafka”或“SQL INSERT 成功”直接称为端到端成功。MQTT 5.0 的 QoS 解决单个发送者与接收者之间的协议交付流程，Session Expiry 决定断连后会话状态保留多久；它们没有替你验证设备身份、单位、Schema、业务时间，也没有证明最新状态投影和告警已经更新。传输层 ACK 只能证明传输合同完成，不能替代业务接纳回执。
一条可运营的链路至少需要六种可以单独观察的结果：现场观测是否形成；边缘是否规范化并持久排队；接入是否通过身份和 Schema Gate；不可变历史是否写入；最新状态或聚合是否刷新；应用是否在 freshness 预算内看见结果。把这些结果合并成一个 success=true，发生故障时就无法判断数据是没采到、没发出、被隔离、还在积压，还是已经落库但投影失败。
flowchart LR
A("现场观测<br/>value / unit / event_time"):::blue --> B("边缘接入<br/>normalize / local spool"):::cyan
B --> C("平台接纳<br/>identity / schema / dedupe"):::orange
C --> D("持久消息流<br/>partition / replay / lag"):::violet
D --> E("不可变历史<br/>time-series facts"):::blue
E --> F("最新状态投影<br/>freshness / quality"):::cyan
F --> G("告警与应用<br/>bounded query / action"):::green
C --> Q("隔离流<br/>reason / trace / repair"):::slate
D --> R("延迟与重放<br/>backpressure budget"):::orange
Q --> C
R --> D
classDef blue fill:#EAF4FF,stroke:#3B82F6,color:#16324F,stroke-width:2px;
classDef cyan fill:#E9FBF8,stroke:#14B8A6,color:#134E4A,stroke-width:2px;
classDef orange fill:#FFF3E8,stroke:#F08A24,color:#7C3F00,stroke-width:2px;
classDef violet fill:#F4EDFF,stroke:#8B5CF6,color:#4C1D95,stroke-width:2px;
classDef green fill:#ECFDF3,stroke:#22C55E,color:#14532D,stroke-width:2px;
classDef slate fill:#F8FAFC,stroke:#64748B,color:#1F2937,stroke-width:2px;
这张图不是要求每个节点部署成独立服务。小型私有化项目可以让边缘接入与本地消息流运行在同一台工控机，也可以让历史库和状态投影共享一个 PostgreSQL 集群。关键是状态和失败语义不能混在一起：即使进程合并，接口、数据表、指标和恢复动作也要能区分六个结果。否则扩容或拆服务时，团队只是把原来的耦合搬进更多容器。
2. 现场与边缘层要保留“发生了什么”，不要提前制造业务真相
Modbus 寄存器、OPC UA Node、厂商 DP 和模拟量采集卡表达的数据并不天然等价。一个值为 215 的寄存器，可能表示 21.5°C，也可能是带四位小数的累计电量片段；如果网关只上传归一化后的浮点数，却丢掉原始地址、缩放、设备时间和映射版本，平台以后无法解释这个值为什么是 21.5，也无法在映射修复后重放历史。
边缘层更稳妥的职责是形成“可追溯的规范化事件”。事件应同时保留 event_id、tenant_id、设备身份、event_time、ingested_at、schema_version、原始观测或其摘要、归一化字段、单位、质量和 trace_id。映射成功的值可以进入标准指标字段；未映射或质量不确定的值仍应作为 diagnostic evidence 保存，但不应悄悄覆盖应用看到的最新可信状态。
我们的状态语义测试覆盖了这种分离：映射后的温度作为主状态，原始 DP 只作为诊断项；稀疏消息分别保留每个字段自己的 observed_at，因此新温度不会让二十分钟前的门锁状态看起来也“刚刚更新”；质量为 uncertain 的测量可以进入历史记录，却不会推进最新状态。这个设计会多存一些 lineage 字段，但它避免了更昂贵的后果——应用无法区分“值没变”和“值很久没有被观察”。

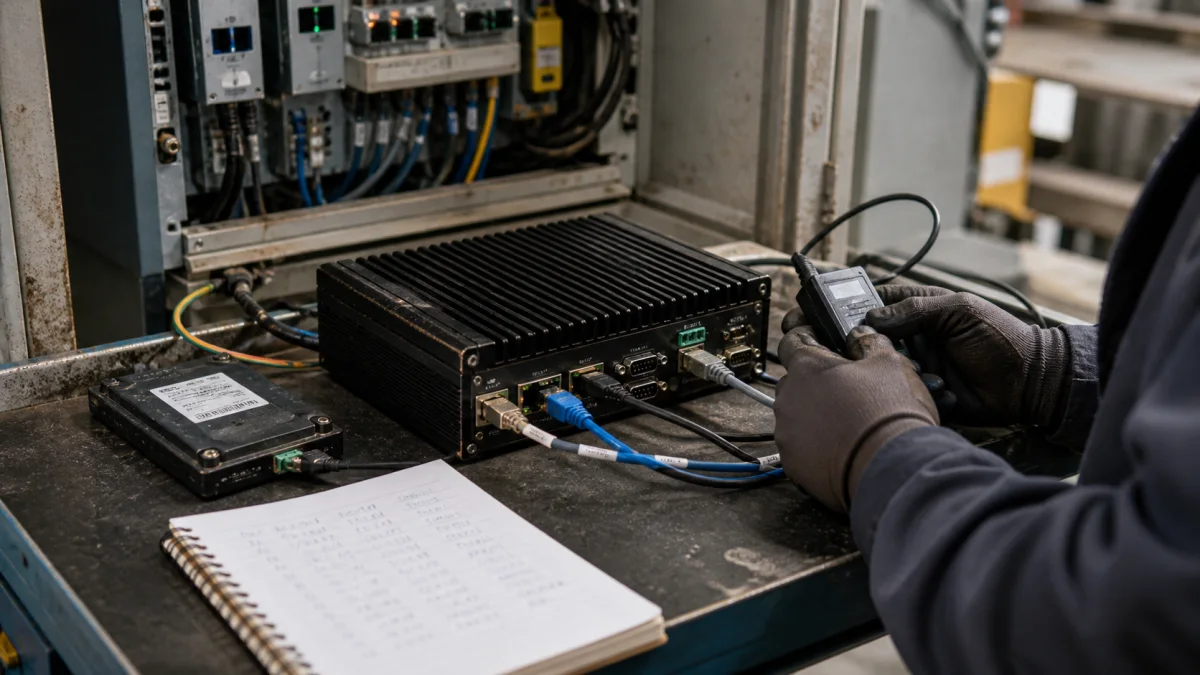

边缘层还要拥有一个有上限的本地持久缓冲。弱网现场如果只靠内存队列，工控机重启就会把断网期间的数据清空；如果本地队列没有容量、磁盘水位和过期策略，云端故障又会把边缘设备磁盘写满，拖垮协议采集。队列容量应由“现场每秒事件量 × 允许的上游中断时间 × 单事件落盘成本”实测，而不是照抄默认值。超过预算时，系统必须明确选择降采样、丢弃低优先级指标、停止接纳，或转入人工处置，不能无限缓存后假装可靠。
如果项目需要更完整的断网重传设计，可以结合工业边缘网关为什么需要 Store-and-Forward继续拆解。但要注意，Store-and-Forward 只解决边缘到平台之间的暂存与重放，不等于平台已经完成 Schema 接纳、历史写入和状态投影。
3. 接入与消息层必须把重复、碰撞、乱序和隔离当作正常输入
工业网络常见的是 at-least-once 现实：设备、网关、Broker 或消费者可能在不确定上一次是否成功时重试。正确目标不是承诺“永不重复”，而是让重复不会制造第二条业务事实。event_id 应在租户或设备范围内稳定，接入端还应保存内容摘要；同一 ID、同一内容可以返回以前的接纳结果，同一 ID、不同内容则必须判为碰撞，拒绝推进 offset、checkpoint 或最新状态。
我们的 ingest 回归测试区分了 reserved、processing、completed 与 stale recovery。第一次接纳先取得 claim token，正在处理的重复请求不能并发写入；处理进程失联超过预算后，新请求可以恢复该 reservation；完成后的重复请求直接返回原结果。测试还验证了同一 source_event_id 携带不同内容时，链路返回碰撞错误，历史数量和 sequence checkpoint 都不前进。这个状态机比简单的“Redis SETNX + TTL”复杂，但它能区分真正的重复、仍在处理的请求和可恢复的悬挂处理。
Schema、签名、设备身份、时间窗口、序列和质量验证失败时，不应该都返回一个 invalid payload 后丢弃。可修复事件应进入隔离流，至少保存 reason_code、租户、来源、trace、Schema 版本、内容摘要和修复状态。隔离记录本身也要幂等，并且必须先完成耐久写入，再写入进程内缓存；否则持久存储第一次失败后，缓存可能把第二次重试误判为已经处理，真正的坏数据反而永久丢失。
消息总线的价值是把接入速度与下游处理速度分开，但它不是无限缓冲。分区键要与需要保持顺序的对象一致，通常是 tenant + device 或 device stream；如果按 metric 随意分区，同一设备的状态事件可能跨分区乱序。如果所有设备又都落在一个 tenant 分区，热点租户会阻塞其他设备。设计时应先写出顺序范围，再选择 partition key，而不是先选 Kafka、NATS 或 Broker 规则引擎后反推语义。
OpenTelemetry Collector 的内部指标给了一个可复用的运维思路：同时观察 queue size、queue capacity、enqueue failures、receiver refused 与 exporter send failures。把同样的指标思想应用到工业遥测，平台至少要能区分“接入拒绝”“已入队等待”“发送失败重试”和“下游已接纳”。当队列满时，进入队列失败的数据甚至不会走后续 exporter retry；因此只监控重试次数，会漏掉最关键的丢弃位置。
4. 历史事实、最新状态和告警必须是三个消费者
把最新状态定义为“按时间倒序查历史表第一行”很诱人，但这种做法在稀疏消息、迟到数据、质量不确定和设备时间漂移下会产生错误。历史事实的职责是保存观测发生过；最新状态的职责是根据事件时间、接入时间、质量、映射版本和字段级 freshness 计算当前可用事实；告警的职责是根据有状态规则判断何时开启、抑制、升级和关闭。三者可以来自同一事件，却不能共享同一成功条件。
例如一个设备每二十分钟上报温度，每两小时才上报门状态。新温度到达时，历史库应该追加一条事件；状态投影只更新温度字段，并保留门状态原来的 observed time；告警引擎可以基于温度的新鲜度继续计算，但不能把旧门状态当成同一时间点的证据。如果一条迟到温度来自昨天，历史库仍可接纳，聚合任务可以回算受影响窗口，但最新状态不应被旧值覆盖。
这种分离也解释了为什么资产模型不能直接承载全量遥测。资产模型适合保存设备身份、产品类型、归属和稳定关系；运行状态是可重建投影；遥测历史是高基数、按时间增长的事实。把三类数据混进一张“设备大表”，写路径、查询索引、权限和保留期会互相牵制。关于资产、状态和数字孪生的责任边界，可参考设备影子、数字孪生与资产模型应该怎么分开。
应用查询也必须有边界。设备详情页读取一个设备的最近窗口，运营大屏读取预聚合结果，离线分析读取冷数据或导出，而不是都扫描原始时序表。每个 API 应限制 tenant、device、时间范围、指标集合、分页或最大点数；未指定时间范围的“查全部历史”不是便利接口，而是将一次前端误操作升级为数据库事故。
5. 时序存储要按数据生命周期设计，而不是等磁盘满再清理
时序数据库选型之前，先写清四个量：每秒事件数、单事件平均大小、热查询窗口和法定或业务保留期。热层服务最近状态、排障和告警回看，需要可预测的写入和有界查询；温层保存压缩后的明细或连续聚合；冷层保存低成本归档，通常不承担交互式查询。不同数据类型也不应共享一个保留期：安全审计、告警状态、原始高频波形和五分钟聚合的价值曲线不同。
Timescale hypertable 按时间把数据切成 chunk，查询时只访问相关分区。chunk interval 不是越小越好：过大时活跃 chunk 和索引难以留在内存，过小时 chunk 数量和规划成本上升。官方建议根据活跃数据与内存的关系调整 interval，但生产值仍需由写入量、索引、乱序窗口和查询形状测量。保留策略应按 chunk 删除，而不是周期性执行大范围逐行 DELETE；下采样聚合需要先证明已经覆盖业务查询，再删除原始历史。
一条实用的写入模型通常包含 tenant_id、device_id、metric_key、event_time、ingested_at、value 或 typed value、unit、quality、schema_version、source_event_id、trace_id 和 lineage status。唯一性约束必须与分区列兼容；更重要的是，不要把“所有字段必须永远 NOT NULL”当作上线第一天的完美目标。历史表的约束变更会扫描甚至重写大量数据，应该采用 expand → observe → backfill/repair → enforce → contract 的顺序，并为每一步设置 statement timeout、锁等待预算和撤销路径。
6. 一次真实的 Timescale 迁移故障说明了爆炸半径在哪里
一组现有回归测试记录过一次匿名化的生产故障：平台给已压缩的遥测 hypertable 增加 lineage 字段时，先把列加成 nullable，再执行 UPDATE ... WHERE lineage_status IS NULL。这条看似普通的补数据语句匹配了全部旧记录，触发约 3,138,971 个 tuple 的解压，而环境限制为 100,000，schema bootstrap 因此回滚。列没有创建成功，下一个请求又从头执行同一 bootstrap。
直接触发是对压缩时序表做全表回填；更深的根因有两个。第一，Schema 迁移被放进遥测 Repository 的首次构造路径，请求流量因此承担数据库变更。第二，初始化逻辑只缓存成功，不缓存失败状态或退避窗口，所以每个写请求都重试同一高成本操作。同步 API 的线程池最终被重复初始化占满，进程仍接受 TCP 连接，却无法及时返回响应。存储层的一条 DDL/DML 组合于是越过边界，放大成整个 API 不可用。
修复策略不是简单提高 tuple 解压限制。新增字段使用带默认值的 metadata-safe ADD COLUMN ... NOT NULL DEFAULT，避免逐行回填；不能安全收紧的旧 nullable 字段先保留默认值，不在热路径重写历史；每个 check constraint 使用独立、可超时的事务，单个约束失败不阻断其他 schema 准备；Repository 初始化失败进入可观察的冷却状态，不允许每个请求重跑。29 项本地测试中的 Timescale 组明确断言：不得生成 blanket UPDATE，constraint 必须先设置 timeout，失败的 constraint 不得中止后续项，bootstrap 失败不得被 25 个连续调用放大。
这次事故的可复用结论是：遥测历史表的迁移必须被当成有流量、有压缩状态、有锁竞争的在线系统变更，而不是普通 ORM 初始化。 如果变更必须扫描历史，应在独立作业中分 chunk 执行，监控锁、WAL、解压量、复制延迟和写入延迟；如果无法在故障预算内完成，就保留兼容读取，不强行在一个部署窗口收紧约束。
7. 可观测性应该回答“数据卡在哪一层”
只有 CPU、内存和数据库连接数，无法运营遥测链路。每一层都应暴露输入、接纳、拒绝、积压、处理耗时和输出数量，并通过 trace_id 或稳定事件标识关联。现场与边缘关注采集成功率、本地 spool 深度、最老积压年龄和磁盘水位；接入关注身份失败、Schema 拒绝、重复、碰撞和 quarantine rate；消息层关注 partition lag、queue utilization、重试和 replay speed；存储层关注写入延迟、chunk 创建、压缩/保留作业、锁等待和失败批次；投影与应用层关注 freshness age、质量分布、状态更新延迟和有界查询超时。
比单个告警阈值更重要的是闭环不变量。例如 accepted = persisted_history + quarantined_after_accept + pending_within_budget 可以帮助发现消息凭空消失；latest_state_event_time <= max_accepted_event_time 能发现投影穿越；queue_oldest_age 持续增长而输入速率不变，说明吞吐已经低于到达速率。指标名称可以不同，但必须能把每个 accepted event 解释到最终去向。
上线前至少演练六类故障：上游网络断开、Broker 可用但消费者停止、数据库拒绝写入、重复事件、同 ID 内容碰撞、未知 Schema 或超出时间窗口的事件。恢复时不只看服务变绿，还要验证积压下降、重复没有增加历史事实、隔离项可修复重放、最新状态没有被迟到事件覆盖、告警没有因为 replay 重复开启。没有这些验证，所谓“自动重试”只是把故障推迟到数据量更大时发生。
8. 最小上线顺序与不适用边界
第一阶段先冻结事件合同和失败语义：确定 identity、event ID、event time、ingested time、Schema version、quality、unit、trace 与接纳结果。第二阶段建立有界的边缘 spool、平台队列、去重和 quarantine，不急着做复杂实时计算。第三阶段分开历史事实、最新状态、告警和聚合，并为查询设置 tenant、时间和点数边界。第四阶段才引入压缩、retention、冷热分层和在线 schema 演进，把故障演练纳入每次重要变更。
这个顺序不是要求小项目部署一整套大数据基础设施。几十台设备、低频采样、允许人工恢复的私有化项目，可以使用单节点 Broker、PostgreSQL/TimescaleDB 和同进程投影，只要合同、幂等、隔离、保留和恢复边界存在。反过来，连续波形、视频或毫秒级闭环控制不适合走普通遥测链路：波形应使用专门的高吞吐采集与对象存储，视频需要媒体管线，硬实时控制必须留在 PLC、控制器或边缘闭环，不能依赖云端消息队列的平均延迟。
如果平台当前仍把设备注册、全量遥测、最新状态、告警和搜索混在同一服务，可以先参考IoT 设备管理平台核心架构确定所有权，不必一次拆成微服务。最小而有效的改造，是先让每个层次拥有独立的成功结果、失败原因和恢复动作。组件以后可以替换，合同一旦缺失，任何组件升级都会继续放大旧耦合。
结论
工业遥测链路的质量，不取决于架构图上有多少产品，而取决于每条数据能否回答六个问题：在哪里被观察、如何被规范化、为什么被接纳或隔离、历史是否持久化、最新状态如何计算、应用看到的结果是否仍在 freshness 预算内。
把现场事实、边缘缓冲、平台接纳、消息积压、历史存储、状态投影和应用查询分开后，重复、乱序、弱网、Schema 升级和数据库维护不会消失，但故障会被限制在可解释、可重放和可回滚的边界内。对工业 IoT 来说，这比追求一条看起来最短的数据直线更重要。
参考资料与证据边界
- OASIS MQTT Version 5.0
- AsyncAPI Specification 3.0.0
- OpenTelemetry Collector internal telemetry
- Timescale hypertables
- Timescale data retention policy
- 第一手验证来自现有 ZedIoT 产品架构资料、Grus 遥测接入与 Timescale 回归制品，以及本轮
29 passed in 0.91s的聚焦测试。它们证明本文描述的不变量和故障形状，不构成目标项目的通用吞吐、延迟、容量或 SLO 承诺。
