MQTT-SN协议详解：物联网低功耗与大规模终端接入的理想连接选择

随着物联网设备数量的爆炸性增长，传统的网络通信协议正面临着“节点数激增、能耗压力大、环境多样化”等全新挑战。尤其在大规模无线传感网络（WSN）、低功耗广域网（LPWAN）、电池供电的智能终端等典型IoT场景中，如何实现数以千计终端的高效、低功耗、稳定连接，已经成为行业亟待突破的关键技术壁垒。

在这一背景下，基于MQTT协议轻量演化而来的MQTT-SN（MQTT for Sensor Networks），逐渐成为物联网低功耗与大规模设备接入的理想通信标准。它不仅继承了MQTT简洁、高效的发布/订阅机制，还针对无线环境、嵌入式微控制器和非IP网络进行了深度优化，为物联网方案商和平台开发者提供了极具性价比的协议选型。

MQTT-SN 协议简介与技术原理

什么是MQTT-SN？

MQTT-SN，全称 Message Queuing Telemetry Transport for Sensor Networks，是由OASIS标准组织定义的面向物联网场景的轻量级消息传输协议。
与经典的MQTT相比，MQTT-SN专为无线传感器网络（WSN）、Zigbee、LoRa、NB-IoT等非IP网络优化，支持更低功耗、更小消息体积和更灵活的节点寻址机制。

核心特性：

• 轻量封包设计，消息头长度可达最短2字节，极致省流量
• 支持“主题ID”寻址（Topic ID），提升低带宽场景的传输效率
• 协议可运行于UDP、串口、LoRa等多种非IP链路上
• 内置睡眠机制，支持终端长时间低功耗待机
• 完全兼容MQTT服务端（可通过Gateway实现协议转换）

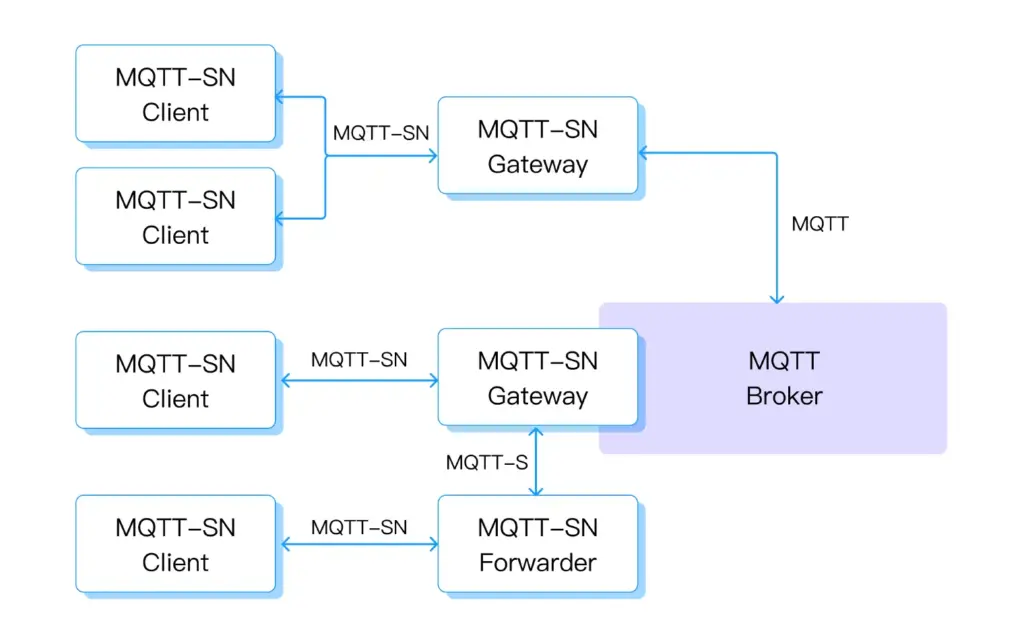

MQTT-SN的网络结构

与标准MQTT（基于TCP/IP，主推“客户端-代理-Broker”模式）不同，MQTT-SN典型架构一般包括**终端节点（Client）- 网关（Gateway）- 代理服务器（Broker）**三层：

MQTT-SN 网络架构与通信流程

• 终端节点：各类无线传感器、低功耗终端，负责采集/控制数据并与网关通信
• 网关：本地协议适配与汇聚（负责MQTT-SN与MQTT转换），可运行于嵌入式设备、边缘计算节点
• Broker：云端MQTT服务器，负责消息中转与分发，支撑大规模应用

为什么选择MQTT-SN？

传统MQTT的不足

虽然MQTT已被广泛应用于IoT领域，但在如下场景中显得力不从心：

• 节点能耗：基于TCP的MQTT连接保持机制，对电池供电设备不友好
• 协议负载：头部与主题文本信息占用较多带宽，不利于极低速率网络
• 非IP环境支持有限：难以直接部署于LoRa、Zigbee、RS485等非IP网络
• 大规模终端接入：当节点数量上万时，资源消耗和通信效率急剧下降

MQTT-SN的优势与典型应用

• 极致低功耗：支持节点深度休眠，优化链路保持与心跳
• 轻量消息体：采用主题ID代替长文本，极大降低报文体积
• 网络兼容性强：可运行于UDP/串口等资源受限链路，适配多种IoT接入环境
• 高并发大规模接入：适合数千、上万终端密集组网
• 易于与云端平台对接：通过MQTT-SN网关实现协议转换，兼容各类云平台

MQTT-SN 协议核心机制详解

1. 协议数据包与通信流程

与MQTT相比，MQTT-SN的每个消息包头更加紧凑。典型的数据帧由长度字段、消息类型、主题ID、消息体等组成，最低仅需2~4字节即可传输核心控制信令。
常用报文类型包括：Connect、Publish、Subscribe、Register、Ping、Disconnect等。

典型数据包格式：

说明：

• 采用二进制编码，节省字节流量；
• 主题ID（TopicId）机制，极大减少传输冗余；
• 可选“Will”机制，保障节点意外掉线后的事件通知。

主要通信流程（以传感器主动上报为例）：

1. 设备上电，向网关发起Connect请求，建立连接。
2. 设备通过Register/Subscribe注册/订阅主题。
3. 数据采集后，用Publish消息上报，携带主题ID和负载。
4. 若需要休眠，向网关请求“睡眠模式”，网关帮忙缓存下行消息。
5. 云端指令或事件通过Broker→网关→设备下发，异步可靠传递。

2. 核心机制详解

主题注册与ID寻址

MQTT-SN采用主题ID（TopicId）寻址机制，避免冗长的字符串主题。

• 设备与网关通过Register消息进行主题登记，分配唯一ID。
• 后续所有通信仅需传递2字节主题ID，极致压缩带宽消耗。

QoS与消息确认

支持与MQTT一致的QoS 0/1/2三级消息质量服务：

• QoS 0：最多一次传输（无确认，极省资源）
• QoS 1：至少一次（需要ACK，适合关键数据）
• QoS 2：仅一次（多次握手，保障绝对可靠）

睡眠与离线机制

• 节点可主动进入睡眠，极大延长电池寿命
• 网关负责离线消息缓存，设备唤醒后统一下发
• 适配周期性采集/上报的低功耗无线场景

网络协议适配

• 可工作于UDP、RS485、LoRa、Zigbee等非IP协议层，无需标准TCP/IP栈
• 大大降低终端硬件与协议栈复杂度

3. MQTT-SN 与主流IoT通信协议对比

4. MQTT-SN工程实践建议

• 网关选择：推荐使用支持高并发、消息缓存、协议转换的MQTT-SN网关设备。
• 节点设计：优先采用支持低功耗唤醒、简化协议栈的嵌入式主控芯片（如STM32、NRF52等）。
• 协议栈实现：主流平台如Eclipse Paho、emqtt-sn、Mosquitto均有稳定MQTT-SN库，支持C/嵌入式/Java多语言开发。
• 数据安全性：建议结合链路层加密、身份认证等，提升业务数据安全。

典型行业应用与部署实践

1. 智慧农业环境监测

在大规模智慧农业园区，分布着上千个土壤、温湿度、光照等无线传感器节点。这些节点多为电池供电，部署在距离网关数百米到几公里不等的位置。
通过MQTT-SN协议，这些节点以极低能耗周期性唤醒并上报数据，网关统一汇聚、转换并转发到云平台，实现大范围、低成本、易维护的环境数据采集。

---
title: "智慧农业MQTT-SN多节点监控系统架构"
---
graph TD;
    A["温湿度传感器节点（MQTT-SN Client）"] --> B["LoRa/RS485无线链路"]
    B --> C["MQTT-SN网关/边缘计算节点"]
    C --> D["MQTT Broker（云端/本地）"]
    D --> E["农业大数据管理平台"]
    E --> F["移动端/PC运维管理App"]
    D --> G["自动化告警/环境调控系统"]
    C --> H["离线数据本地缓存与批量同步"]

技术亮点：

• 节点休眠占比高，续航长达2年以上
• 网络链路多样（LoRa/RS485/自组网），均可适配
• 平滑对接主流MQTT云平台，便于数据二次利用

2. 智能水电气抄表

在城镇小区、工业园区，水、电、气表常常需要远距离、低成本的数据采集。
传统GPRS/4G方案成本高、维护繁琐，而MQTT-SN通过无线收发模块（如NB-IoT、LoRa）轻松组网，集中器/网关自动采集与转发，极大简化系统架构并降低整体投资。

效果提升：

• 单站点可管理上千台终端，设备接入极为简便
• 抄表数据实时上传，运维响应更及时
• 能耗显著下降，适合大规模推广

3. 工业设备健康监控

在大型工厂和远程无人站点，工业传感器监测设备振动、温度、压力等状态。
通过MQTT-SN，传感器以超小数据包高效上报，及时推送告警，网关则实现本地缓存与批量上云，保障数据可靠、链路畅通。

工程优势：

• 异构设备轻松纳管，无需IP层适配
• 支持断点续传和掉线补发，保证关键数据不丢失
• 本地网关可智能过滤、降本提效

部署策略与选型建议

1. 节点侧设计建议
   • 优先选用支持低功耗唤醒、协议栈简洁的微控制器平台
   • 声明主题ID时，采用短标识、批量注册模式，提升带宽利用率
   • 开启本地数据缓存功能，保障弱网或掉线场景下数据完整
2. 网关/边缘层选择
   • 推荐支持多协议转换（MQTT/MQTT-SN/CoAP/自定义串口等）的边缘网关，便于后期扩展
   • 关注网关对消息缓存、QoS等级、OTA升级等功能支持
   • 建议选型具备远程管理、批量配置能力的工业级产品
3. 云端平台对接
   • 采用主流MQTT Broker（如EMQX、Mosquitto、HiveMQ等）
   • 配合IoT平台实现主题映射、权限管控、数据处理等业务流程
   • 推荐接入数据加密、设备认证等安全策略

技术总结与展望

• 端-边-云一体化：MQTT-SN将在边缘侧与云端高效协同，实现本地实时决策与云端大数据分析并行，提升业务韧性和扩展性。
• 异构网络融合：未来更多设备将运行在非IP/混合网络环境下，MQTT-SN的灵活适配能力将进一步放大。
• 协议与AI智能联动：配合AI边缘算法，设备可根据数据主动调整上报策略，实现更智能的数据采集与告警。
• 标准持续完善：随着物联网应用深化，MQTT-SN生态将持续扩展，更多开源实现、网关模块和集成方案将涌现，降低开发和部署门槛。

MQTT-SN作为物联网通信协议家族的重要一员，为超大规模、低功耗、异构终端的接入提供了坚实的技术基础。它不仅弥补了经典MQTT在无线、非IP、资源受限场景的短板，也为智慧农业、智能抄表、工业自动化等行业赋能。
对于方案商和平台开发者来说，灵活应用MQTT-SN，有助于打造更高效、更具弹性、成本更优的物联网系统，是通向下一代智能设备互联的重要一步。
