多 I2C 传感器环境网关怎么做：ESP32 + ESPHome 的总线冲突与低功耗治理

ESP32 + ESPHome 做多 I2C 环境传感器网关时，真正难点不是能否扫描到设备地址，而是总线隔离、预热时间、deep sleep、供电噪声和诊断实体如何一起设计。本文给出 SCD41、BME680、光照与电化学传感器共存时的工程边界。

Zed IoT
2026年5月4日
下午1:22
0 评论

把 SCD41、BME680、光照传感器和电化学气体传感器都接到同一块 ESP32 上，看起来只是多写几个 ESPHome 组件。真正上线后，问题往往不出在“能不能读到数值”，而出在 I2C 总线边界、传感器预热、电源噪声、deep sleep 唤醒节奏和 Home Assistant 实体建模没有一起设计。

本文的核心结论是：多 I2C 环境网关不是一块 ESP32 挂更多传感器，而是一条“供电、总线、采样、诊断、上报”共同受约束的数据链路。 如果把 SCD41、BME680、光照和电化学传感器当成互不影响的 YAML 条目，项目很容易在地址冲突、读数漂移、唤醒后首次数值异常和长期离线诊断上失控。

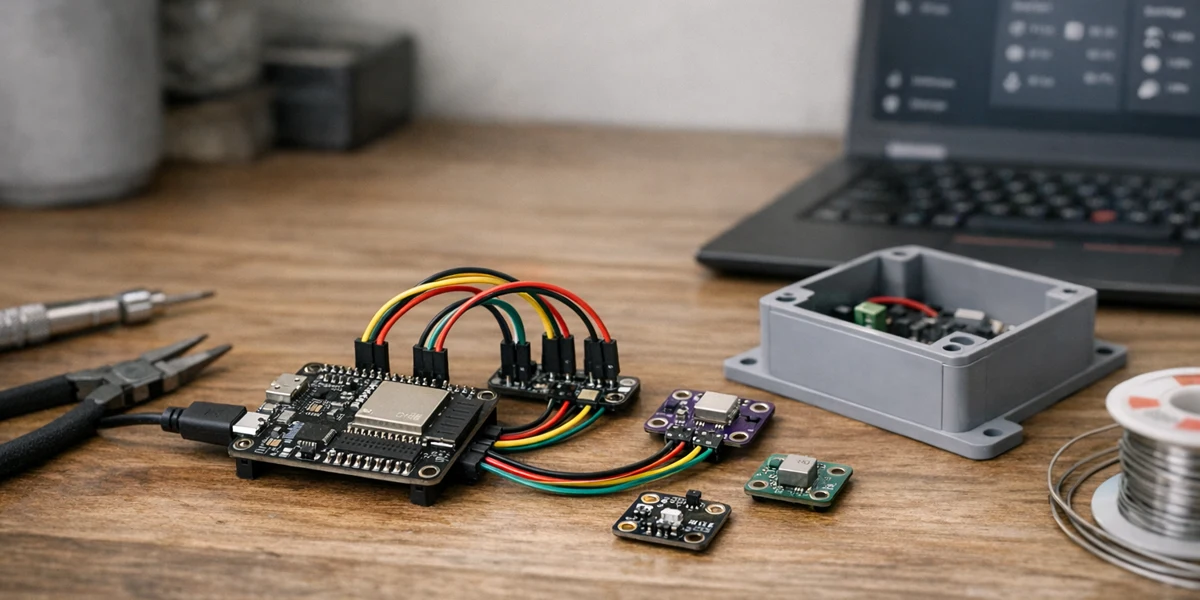

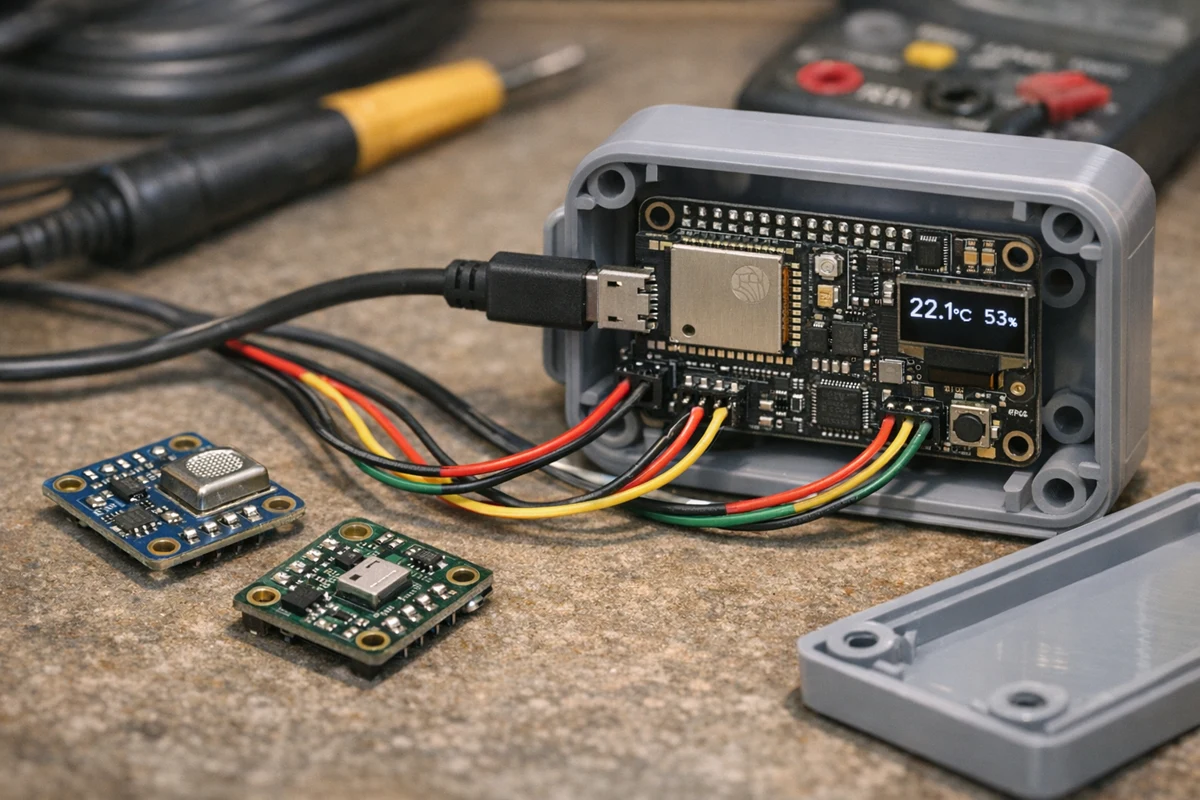

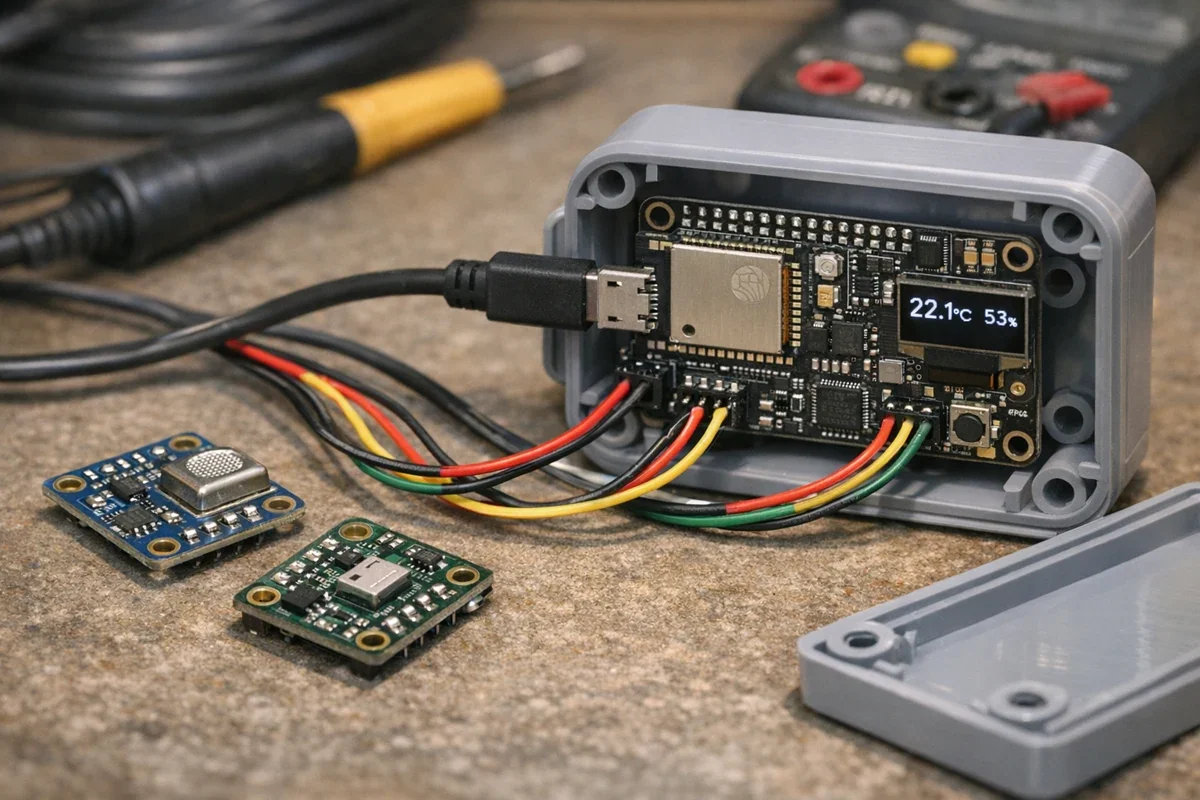

ESP32 多 I2C 环境传感器网关的部署场景

定义块
本文所说的多 I2C 环境网关，是指 ESP32 通过 ESPHome 接入多个环境传感器，并把温湿度、CO2、VOC、光照或气体趋势同步到 Home Assistant 或上层平台的边缘节点。它适合做环境趋势监测、自动化触发和设备运行诊断，不应被当成实验室级标定仪表或安全联锁设备。

1. 为什么多传感器网关不是“多加几个组件”

ESPHome 的 I2C 组件支持在总线上扫描设备，也支持常见环境传感器组件，例如 SCD4x 系列和 BME680。官方文档降低了接入门槛，但文档中的单组件示例并不等于生产级网关架构已经完成。

多传感器节点至少同时面对 5 类约束：

地址和总线拓扑：多个模块可能共享固定地址，线长和上拉电阻会影响可靠性。
预热和测量周期：CO2、VOC 或电化学传感器不是上电立即可信。
供电与噪声：加热器、Wi-Fi 发射和长线会影响低电平模拟前端和 I2C 稳定性。
deep sleep：省电会改变传感器连续测量、基线和首次数值可信度。
上层语义：Home Assistant 需要的是可信实体和诊断信号，不是所有原始寄存器。

判断句：如果一个 ESP32 节点同时承担多 I2C 传感器、Wi-Fi 上报和低功耗唤醒，那么系统可靠性主要取决于采样节奏和故障隔离，而不是传感器数量。

2. 推荐分层：把总线、采样和上报拆开

flowchart LR

A("传感器与供电"):::blue --> B("I2C 总线与隔离"):::cyan
B --> C("ESPHome 采样策略"):::orange
C --> D("诊断实体"):::violet
C --> E("业务实体"):::green
D --> F("Home Assistant"):::slate
E --> F

classDef blue fill:#EAF4FF,stroke:#3B82F6,color:#16324F,stroke-width:2px;
classDef cyan fill:#E9FBF8,stroke:#14B8A6,color:#134E4A,stroke-width:2px;
classDef orange fill:#FFF3E8,stroke:#F08A24,color:#7C3F00,stroke-width:2px;
classDef violet fill:#F4EDFF,stroke:#8B5CF6,color:#4C1D95,stroke-width:2px;
classDef green fill:#ECFDF3,stroke:#22C55E,color:#14532D,stroke-width:2px;
classDef slate fill:#F8FAFC,stroke:#64748B,color:#1F2937,stroke-width:2px;

这张图的重点不是画得复杂，而是固定边界：硬件层解决供电和总线，固件层解决采样节奏和异常标记，平台层只接收已经有语义的实体。把这些责任混在一起，后续任何读数异常都会变成“到底是传感器坏了、总线不稳，还是自动化规则写错了”。

3. I2C 总线设计：先解决冲突，再谈采样

ESPHome 的 I2C scan 能帮助开发阶段发现设备地址，但它不是长期诊断策略。上线设备更需要提前回答：

传感器是否有固定地址，是否会与其他模块冲突？
线长、接插件和外壳安装是否会让 I2C 边沿变差？
上拉电阻是否重复叠加，导致总线负载过重？
是否需要 TCA9548A 这类 I2C 多路复用器隔离同地址设备？

如果传感器都在同一块小 PCB 上，单总线通常足够。如果传感器分布在外壳不同区域、线缆较长、或存在同地址模块，多路复用器和分段供电比“调慢一点频率”更可靠。

场景	推荐做法	不建议做法
同板短线、地址不冲突	单 I2C 总线，固定 SDA/SCL 和上拉	依赖每次启动扫描来确认拓扑
同地址传感器共存	使用 TCA9548A 或拆分总线	强行并联后期待软件区分
长线或可插拔模块	降低总线风险，做接线和诊断约束	把 I2C 当成远距离现场总线
低功耗唤醒节点	固定唤醒后测量窗口	上电立即发布首次数值

对比块
I2C 适合板内或短距离模块连接，不适合承担复杂现场总线职责。需要远距离、抗干扰或多节点扩展时，应重新评估 RS485、CAN、以太网或专用采集模块，而不是继续堆 I2C 传感器。

4. 传感器预热与 deep sleep：省电会改变数据语义

SCD41 这类 CO2 传感器、BME680 这类带气体估算能力的环境传感器，以及电化学气体传感器，都可能需要稳定的测量节奏或预热时间。deep sleep 能显著降低 ESP32 平均功耗，但它也会带来三个副作用：

传感器上电后的第一批数据可能不可直接用于自动化。
连续测量和基线算法可能被频繁断电破坏。
电化学传感器的偏置电流和稳定时间可能比 MCU 唤醒时间长得多。

所以低功耗节点要按数据类型分层：

温湿度、光照：通常可以接受较短唤醒窗口。
CO2 趋势：应给足测量周期，避免把首次数值当作稳定值。
VOC / 气体趋势：更关注连续性和基线，不适合过度频繁断电。
安全相关气体：不要仅依赖低成本 ESPHome 节点做安全判断。

判断句：如果传感器本身需要预热或连续基线，deep sleep 的收益必须和数据可信度一起评估；省电不能以发布不可信读数为代价。

5. ESPHome 配置思路：把诊断实体和业务实体分开

下面不是完整可复制配置，而是结构示例：

i2c:
  id: bus_a
  sda: GPIO21
  scl: GPIO22
  scan: true

sensor:
  - platform: scd4x
    co2:
      name: "Room CO2"
    temperature:
      name: "Room CO2 Sensor Temperature"
    humidity:
      name: "Room CO2 Sensor Humidity"
    update_interval: 60s

  - platform: bme680
    temperature:
      name: "Cabinet Temperature"
    humidity:
      name: "Cabinet Humidity"
    pressure:
      name: "Cabinet Pressure"
    gas_resistance:
      name: "Cabinet Gas Resistance"
    update_interval: 60s

上线时还应补齐：
