高密度地址化照明控制器架构：ESP32、RMT 与 WLED 在大规模 LED 驱动下的瓶颈

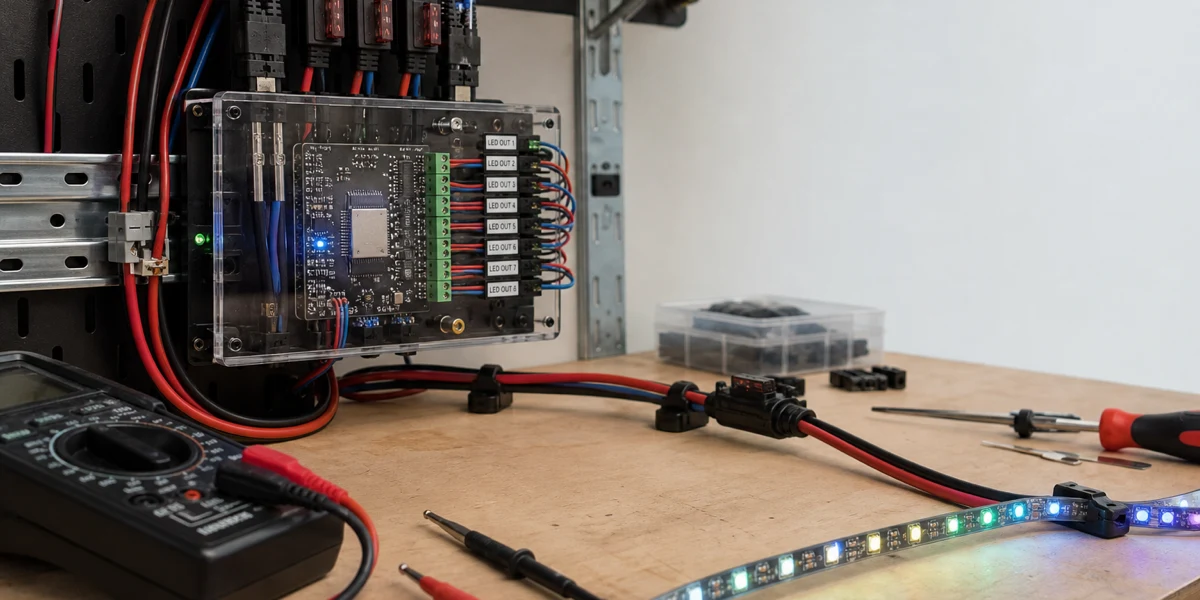

当一个 ESP32 + WLED 项目从几十颗灯珠扩展到几百、上千甚至几千颗地址化 LED 时，系统瓶颈通常不会只出现在“ESP32 性能够不够”这一点上。更准确的判断是：高密度 LED 控制器的上限由输出分片、单线协议时序、RMT 中断或 DMA、SRAM 使用、电源注入、Wi-Fi 负载和同步策略共同决定。

如果你只是把更多 LED 串到同一根数据线上，项目会先遇到刷新率下降、效果不同步、电压跌落、颜色漂移和偶发闪烁；如果你只换更快的 MCU，却不拆分输出、不重新做电源和同步边界，性能提升也会被 800 kHz 单线协议和现场布线吃掉。

定义块

本文所说的“高密度地址化照明控制器”，指的是单个或多个 ESP32/WLED 控制节点同时驱动数百到数千颗 WS2812、SK6812 或类似单线地址化 LED 的系统。它不是单灯带玩具问题，而是一个包含实时输出、供电、网络控制和现场维护边界的边缘控制系统。

决策块

如果项目目标超过约 500 颗 LED，优先把问题拆成 每路 LED 数量、输出路数、电源注入、同步方式 和 控制器数量 五个决策；如果目标接近或超过 2000 颗 LED，通常应优先考虑多输出或多控制器架构，而不是把所有灯珠压在一根数据线上。

1. 为什么“更多灯珠”不是一个线性扩容问题

地址化 LED 的直觉很容易误导工程判断。团队会以为 100 颗能跑，1000 颗只是“多买几卷灯带”。实际不是这样。

单线 LED 协议的基本约束是串行刷新：同一路输出上的 LED 越多，一帧数据推完所需时间越长。即使 MCU 还有算力，数据线也必须按协议时序逐颗发送。WLED 官方多路输出文档给出的经验值也体现了这一点：ESP32 更适合多输出场景，4 路输出通常是一个更实际的甜点区间；官方文档还给出过 512 LEDs/pin x 4、800 LEDs/pin x 4、1000 LEDs/pin x 4 这类分片建议，而不是鼓励无限拉长单路灯带。

这意味着高密度照明控制的第一原则不是“换更强芯片”，而是减少单路串行链路的长度。

2. RMT、DMA 和 Wi-Fi 为什么会影响 LED 稳定性

ESP32 常用 RMT 外设驱动 WS2812 这类严格时序信号。RMT 本来是红外收发外设，但因为它能按符号时序输出波形，也常被用于 LED strip。Espressif 的文档和 FAQ 明确说明，RMT 可用于 LED strip 输出；同时也提醒，在非 ESP32-S3 芯片上，RMT 驱动大量 LED 时更依赖中断和 ping-pong buffer，Wi-Fi 或蓝牙等中断负载会造成时序异常风险。

这就是很多大型灯带项目的闪烁来源：不是颜色算法本身错了，而是 LED 输出和网络、动画计算、Web UI、MQTT 或同步任务争抢实时资源。

ESP32-S3 的价值在这里更明确。Espressif FAQ 建议在需要 RMT 的项目里优先考虑 ESP32-S3，因为它具备 RMT DMA 支持，可以把大量输出负担从 CPU 中断路径上移开。这个判断不是“ESP32-S3 一定更快”，而是：当 LED 输出开始和 Wi-Fi、蓝牙、音频或同步任务竞争实时性时，DMA 和更好的资源分工比峰值主频更重要。

3. WLED 大规模 LED 架构的五个关键拆分点

3.1 每路 LED 数量决定单线刷新上限

每一路 WS2812/SK6812 输出都是串行链路。单路灯珠越多，最高帧率越低，动态效果越容易显得拖慢。项目目标如果是装饰氛围灯，较低帧率可以接受；如果是舞台、像素矩阵或快速音乐响应，单路长度就必须更保守。

判断句：当每路 LED 数量过高时，系统首先损失的是刷新率和动态一致性，而不是静态点亮能力。

3.2 输出路数决定计算与传输如何并行化

WLED 支持多路输出，并允许在运行时配置 LED 类型、GPIO、长度和颜色顺序。对 ESP32 项目，多路输出的意义不只是接线方便，而是把一个很长的串行队列拆成多个较短的输出链路。

但输出路数也不是越多越好。更多输出会增加配置、供电、布线、同步和故障定位复杂度。WLED 官方文档把 4 路输出描述为实际甜点区间，这个经验值适合大多数单控制器项目作为初始设计基线。

3.3 RMT 或 DMA 决定输出任务会不会被中断压力拖垮

经典 ESP32 可以驱动很多 WLED 项目，但在高 LED 数、Wi-Fi 活跃、同步数据密集或音频响应构建里，中断延迟会放大输出风险。ESP32-S3 的 RMT DMA 能减轻这类压力，但也不等于可以忽略输出分片、电源和内存。

判断句：如果项目既要高密度 LED，又要 Wi-Fi 实时控制或音频响应，优先选择 ESP32-S3 或把输出负载拆到多个节点，比继续压榨经典 ESP32 更稳。

3.4 电源注入决定“能亮”和“亮得对”是不是同一件事

LED 性能问题经常被误判成固件问题。大规模灯带最常见的现场问题包括远端发黄、全白时电压跌落、局部闪烁、接地不一致和电源线过细。WLED 有自动亮度限制器，但自动限流不能替代正确的电源容量、线径、注入点和共地设计。

判断句：当电源设计不足时，软件侧降低亮度可以让系统暂时稳定，但不能证明控制架构已经可靠。

3.5 多控制器同步决定系统边界在哪里

当灯珠数量继续上升，多控制器往往比单控制器硬撑更现实。WLED 支持 DDP 虚拟 LED 思路，可以把多个远端 WLED 节点“挂接”到主控制实例或通过网络同步。这个架构适合空间分布明显、供电分区明确、单点故障不应影响全场的安装。

但多控制器也引入网络延迟、同步偏移、配置一致性和恢复策略。它适合工程化安装，不适合用来掩盖前期没有分区设计的问题。

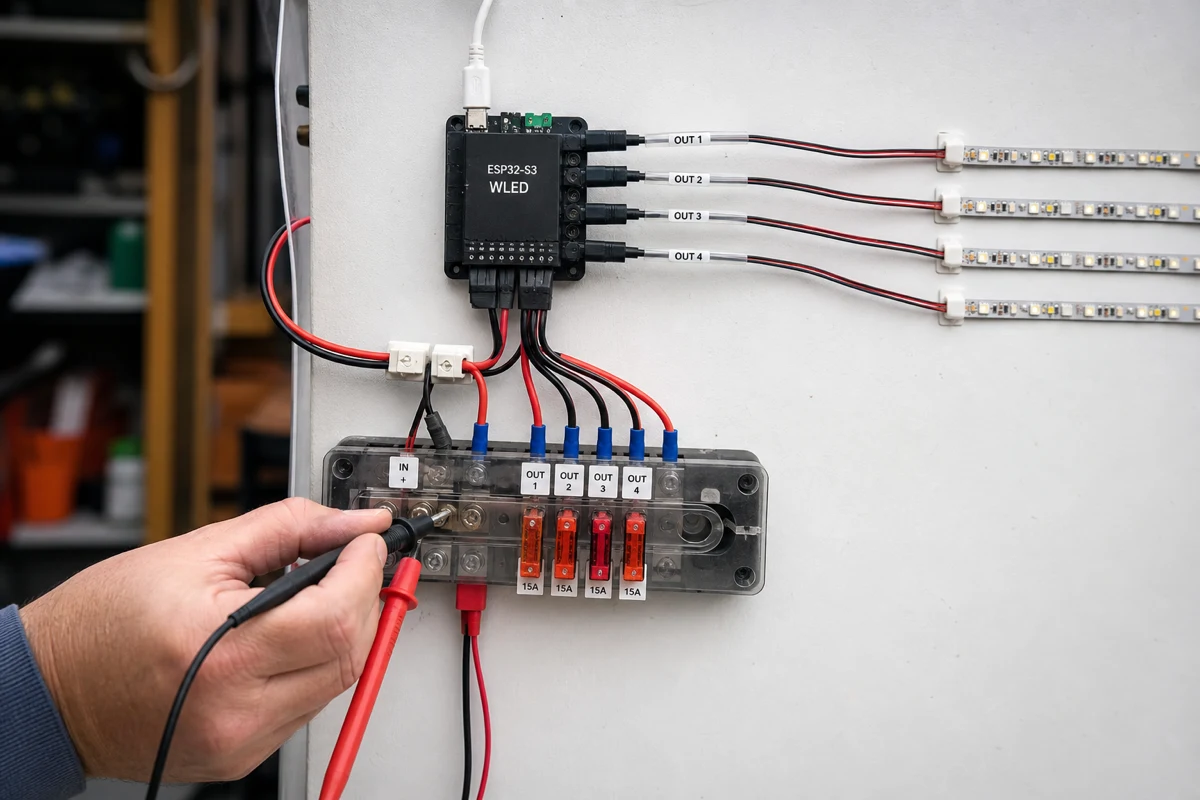

4. 推荐架构：先做输出分区，再做控制器扩展

flowchart LR

A("像素规模与效果目标"):::slate --> B("每路 LED 数量"):::blue
A --> C("输出路数"):::cyan
A --> D("电源分区"):::orange
B --> E("RMT / DMA 输出路径"):::violet
C --> E
D --> F("现场安装与注入点"):::green
E --> G("WLED 控制与同步"):::blue
F --> G
G --> H("单控制器或多控制器"):::orange

classDef blue fill:#EAF4FF,stroke:#3B82F6,color:#16324F,stroke-width:2px;
classDef cyan fill:#E9FBF8,stroke:#14B8A6,color:#134E4A,stroke-width:2px;
classDef orange fill:#FFF3E8,stroke:#F08A24,color:#7C3F00,stroke-width:2px;
classDef violet fill:#F4EDFF,stroke:#8B5CF6,color:#4C1D95,stroke-width:2px;
classDef green fill:#ECFDF3,stroke:#22C55E,color:#14532D,stroke-width:2px;
classDef slate fill:#F8FAFC,stroke:#64748B,color:#1F2937,stroke-width:2px;

这张图的核心意思是：先从像素规模和效果目标倒推每路长度，再确定输出路数和电源分区，最后才决定使用单控制器还是多控制器。反过来先买一块开发板，再把所有灯带都接上去，通常会把实时性、电源和现场维护问题混在一起。

5. 不同规模下的工程建议

表格里的数字不是硬上限，而是架构提醒：LED 数量越高，越应该把系统拆成可验证的小边界。工程上最可靠的做法，是每个区域都能单独点亮、单独限流、单独恢复，并且整场同步只是上层协调能力，而不是单点依赖。

6. 高密度 WLED 项目的发布前检查清单

在真正交付前，至少验证下面几类问题：

• 每一路 LED 的长度、GPIO、颜色顺序和物理走线一致
• 每个电源注入点在最大亮度和典型效果下都不过热、不明显掉压
• Wi-Fi 控制、Web UI、MQTT、同步或音频响应同时开启时不闪烁
• 单路断开、单个控制器重启或网络短断后，系统能恢复到可解释状态
• 现场维护人员能通过标签或配置记录定位每一路输出和每个电源区

判断句：高密度 LED 项目是否可靠，不取决于第一次点亮是否成功，而取决于网络繁忙、亮度升高、局部断电和维护人员接手时，系统是否仍然可解释。

7. 什么时候不该用 ESP32 + WLED 硬撑

ESP32 + WLED 很适合中小型装饰照明、家庭自动化、展示柜、局部空间氛围灯和可维护的多分区安装。但下面几类项目不应只靠单个 ESP32 + WLED 硬撑：

• 要求严格帧同步的大型舞台或视频墙
• 像素数量极高且效果需要高刷新率
• 工业现场要求长距离抗干扰和集中运维
• 项目需要有线网络、冗余控制或严格故障隔离
• 维护团队无法接受手工对照 GPIO、分区和电源注入点

这类场景更适合考虑专用 LED 控制器、Art-Net/sACN 体系、以太网分布式节点，或者把 WLED 作为局部控制节点而不是整场主控。

8. 结论：先设计边界，再选择控制器

ESP32 + WLED 的优势是开发快、生态成熟、配置方便、适合快速把地址化 LED 做进真实空间。但高密度项目里，真正决定稳定性的不是“ESP32 能不能点亮这么多灯”，而是系统有没有把输出、供电、实时性和同步拆成可验证边界。

最实用的结论是：

• 500 颗以内，先把电源和走线做正确
• 500 到 2000 颗，优先做多输出分片
• 2000 颗以上，优先评估 ESP32-S3、RMT DMA、多控制器和网络同步
• 任何规模下，电源注入和现场标识都不能留到最后补

如果一个照明系统需要长期运行和被别人维护，它就不只是灯带项目，而是一个小型边缘控制系统。
