工业 IoT 协议适配层应该怎么设计：Modbus、OPC UA、MQTT 与 HTTP 如何统一

很多团队在做工业 IoT 平台时，会把 Modbus、OPC UA、MQTT、HTTP API 接入理解成一件很直接的事：先把设备连上，再给每种协议写一个驱动，最后把读到的数据塞进平台就行。

问题是，这种做法在接入 3 到 5 种协议时还能勉强维持，一旦系统开始同时面对 PLC、边缘网关、现场仪表、第三方云设备和自研终端，平台就会迅速暴露出另一个问题：真正难的不是“能不能连上”，而是“不同协议的数据语义、质量状态、命令返回、重试规则和对象边界如何用同一套工程模型承接”。

本文的核心结论是：工业 IoT 的协议统一，不应该落在“把所有协议翻译成同一种 payload”这一层，而应该落在“为不同协议建立统一的适配层契约”。这个契约至少要统一五件事：对象寻址、能力声明、读写与订阅语义、质量与时间戳表达、错误与确认模型。 只有这样，平台上层的遥测、告警、命令、搜索和运维流程，才不会随着每新增一种协议就重写一次。

定义块

本文中的“协议适配层”不是某个单一驱动，而是位于现场协议与平台领域模型之间的一层工程边界。它负责把 Modbus、OPC UA、MQTT、HTTP 等不同协议的接入能力，收敛成统一的对象模型、读写契约、数据质量语义和错误处理接口。

决策块

如果你的系统只接一类设备、协议长期不变，而且上层应用只做简单展示，那么零散驱动就足够；但只要系统需要同时承接多协议、多厂商、多种命令路径和长期可演进的数据治理，就应该尽早建立协议适配层。否则每增加一种协议，平台都会在数据映射、命令确认、权限控制和运维排障上重复付出一次代价。

1. 为什么“写几个驱动”最后会演变成平台问题

1.1 因为协议差异不只体现在报文格式

很多人一开始会把协议差异理解成编码差异：

• Modbus 是寄存器地址和功能码
• OPC UA 是节点、命名空间和浏览树
• MQTT 是 topic 和 payload
• HTTP 是 URL、方法和 JSON

但真正让平台复杂度失控的，通常不是这些表面差异，而是更深层的运行语义：

• 对象是“寄存器块”还是“节点树”还是“设备影子”
• 数据是主动订阅、被动轮询，还是一次性请求
• 命令执行后能否拿到明确 ACK
• 时间戳来自设备、网关，还是平台侧补写
• 质量状态是显式字段、异常码，还是只能靠超时推断

如果平台没有一层统一边界，这些差异就会一路泄漏到：

• 设备模型
• 告警引擎
• 命令中心
• 搜索索引
• 运维台

到那时，平台已经不是在“支持一种新协议”，而是在“重写一部分平台规则”。

1.2 因为上层真正依赖的是能力，而不是协议名

运维台并不关心某个点位来自 Modbus 还是 OPC UA。它真正关心的是：

• 这个点位能不能读
• 能不能订阅变化
• 能不能写回
• 写回后多久能确认
• 当前值是否可信

也就是说，上层应用依赖的是一组能力契约，而不是具体协议名称。
如果平台直接把协议细节暴露给上层，最终会得到很多“只适用于某协议”的特判逻辑：

• 只有 OPC UA 设备支持浏览
• 只有 MQTT 设备支持实时推送
• 只有 HTTP 设备需要主动轮询状态
• 只有 Modbus 写命令需要寄存器回读确认

这些特判短期看是“适配”，长期看是把协议差异永久写进平台核心。

2. 协议适配层真正应该统一什么

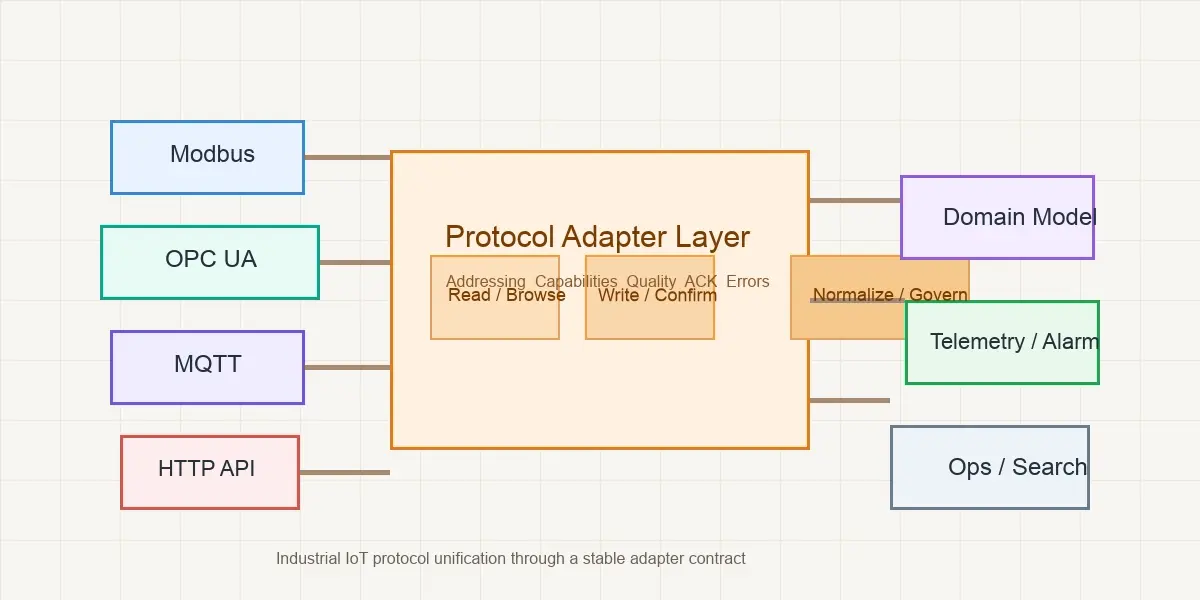

flowchart LR

F("现场设备 / 第三方系统"):::slate --> P("协议连接器\nModbus / OPC UA / MQTT / HTTP"):::blue
P --> A("协议适配层\n寻址 / 能力 / 质量 / 错误 / 命令确认"):::orange
A --> D("领域模型\n设备 / 点位 / 命令 / 事件"):::violet
D --> U("上层应用\n遥测 / 告警 / 搜索 / 运维"):::green

classDef blue fill:#EAF4FF,stroke:#3B82F6,color:#16324F,stroke-width:2px;
classDef orange fill:#FFF3E8,stroke:#F08A24,color:#7C3F00,stroke-width:2px;
classDef violet fill:#F4EDFF,stroke:#8B5CF6,color:#4C1D95,stroke-width:2px;
classDef green fill:#ECFDF3,stroke:#22C55E,color:#14532D,stroke-width:2px;
classDef slate fill:#F8FAFC,stroke:#64748B,color:#1F2937,stroke-width:2px;

2.1 统一对象寻址，而不是强行抹平底层模型

Modbus 世界里的对象常常是：

• 从站地址
• 寄存器区间
• 功能码

OPC UA 更像：

• 节点 ID
• 命名空间
• 属性与引用关系

MQTT 更像：

• 设备 ID
• topic 路径
• payload 字段

如果一开始就要求所有协议都变成“同一类字段”，很容易把底层信息丢掉。
更稳的做法是：

• 在适配层统一 resource_id
• 保留协议原生 native_address
• 为对象声明能力和数据类型

这样上层可以稳定地引用对象，而排障和深度调试时又能回到原生协议语义。

2.2 统一能力声明，比统一 payload 更重要

协议适配层至少应该为每个对象声明：

• readable
• subscribable
• writable
• browseable
• historical
• ack_mode

比如：

• 某个 Modbus 点位可以读写，但不支持订阅，只能轮询
• 某个 OPC UA 节点可浏览、可订阅，也有质量码
• 某个 MQTT 设备状态可订阅，但写入需要走命令 topic 并等待业务 ACK
• 某个 HTTP 接口只支持拉取快照，不支持实时变更流

一旦这些能力被统一声明，上层流程就可以围绕能力编排，而不是围绕协议名编排。

2.3 统一时间戳、质量和来源链

工业平台里最容易被低估的字段，往往不是数值本身，而是：

• 这个值什么时候产生
• 谁给出的时间
• 这个值当前是否可信
• 这个值是原始值还是映射值

因此统一数据读数模型时，至少要带上：

• value
• value_type
• timestamp
• timestamp_source
• quality
• source_protocol
• native_address

如果平台只保存一个“值”，后续几乎一定会在这些问题上踩坑：

• 设备离线后最后一次数据仍被当作实时值
• 网关补传数据和实时数据混在一起
• HTTP 快照拉取延迟被误认为现场真实发生时间
• 某些协议已有质量码，但平台用统一 success=true 抹掉了

3. 一个可演进的协议适配层，至少应该有四层

3.1 连接器层：只解决“怎么连”和“怎么收发”

连接器层负责：

• 建立连接
• 维持会话
• 做基础认证
• 管理重连
• 解析原始响应

它不应该直接承担：

• 领域对象命名
• 平台告警判断
• 业务权限判定
• 通用命令模型

如果把这些逻辑都塞进驱动，后面任何协议升级或库替换，都会同时牵动业务层。

3.2 适配契约层：把协议能力收敛成统一接口

这是最核心的一层。它应该向上暴露统一接口，例如：

• read(resource_id)
• read_batch(resource_ids)
• subscribe(resource_id)
• write(resource_id, command)
• browse(parent_resource_id)
• describe(resource_id)

这里的重点不是接口名字，而是不同协议都必须在这一层对齐“同一件动作的返回结构”。
例如 write 不应该有人返回布尔值，有人返回文本，有人静默成功。更稳的做法是统一返回：

• 请求是否已发送
• 是否拿到协议级确认
• 是否拿到业务级确认
• 失败类型是什么
• 是否可重试

3.3 规范化层：把原始值映射成平台可治理的对象

规范化层的职责包括：

• 单位统一
• 枚举值映射
• 状态码转义
• 点位命名归一
• 设备与资产关系绑定

这里有个常见误区：把规范化写进每个驱动。
这样做的问题是，同一个“设备在线状态”可能在 MQTT 驱动里映射一次，在 HTTP 驱动里再映射一次，在网关侧又做第三次，最后没有任何地方能回答“平台里的在线状态到底以哪一个定义为准”。

更好的原则是：

• 连接器只负责拿到原始信息
• 规范化层负责把原始信息映射为平台字段
• 领域层负责决定这些字段如何影响告警、命令和搜索

3.4 领域层：只关心设备、点位、命令和事件

到了领域层，平台应该已经尽量看不到协议名，而只看到：

• 设备
• 点位
• 遥测
• 事件
• 命令
• 质量
• 最后确认结果

这样，运维台、告警和规则引擎处理的是统一对象。
协议差异仍然存在，但被限制在适配层边界以内。

4. 命令链路为什么必须单独设计

flowchart TD

U("运维台 / 应用"):::slate --> C("统一命令接口\ncommand_id / target / desired value"):::orange
C --> R("协议适配层\n协议转换 / 超时 / 重试 / 幂等"):::blue
R --> P("协议执行\nModbus write / OPC UA method / MQTT command / HTTP POST"):::violet
P --> A("ACK / 回读 / 业务确认"):::green
A --> S("命令状态\naccepted / delivered / confirmed / failed"):::orange

classDef blue fill:#EAF4FF,stroke:#3B82F6,color:#16324F,stroke-width:2px;
classDef orange fill:#FFF3E8,stroke:#F08A24,color:#7C3F00,stroke-width:2px;
classDef violet fill:#F4EDFF,stroke:#8B5CF6,color:#4C1D95,stroke-width:2px;
classDef green fill:#ECFDF3,stroke:#22C55E,color:#14532D,stroke-width:2px;
classDef slate fill:#F8FAFC,stroke:#64748B,color:#1F2937,stroke-width:2px;

4.1 不同协议的“写成功”根本不是同一件事

对 Modbus 来说，“写成功”可能只是：

• 从站返回了正常功能码

对 OPC UA 来说，可能是：

• 服务端返回 StatusCode Good

对 MQTT 来说，可能分成两层：

• 命令消息成功发到 broker
• 设备通过另一个 topic 回了业务确认

对 HTTP 来说，又可能是：

• 第三方系统返回 202 Accepted
• 真正执行结果要靠后续查询任务状态

如果平台把这些都当成统一的“命令成功”，就会在远程控制、审计和回滚上留下非常危险的盲区。

4.2 命令状态机应该统一，而不是各协议各自发挥

更稳的命令模型通常至少区分：

• accepted：平台已接收命令
• delivered：命令已发到协议端
• confirmed：设备或目标系统确认执行
• failed：已明确失败
• expired：超时未确认

这样做的价值是：

• MQTT 设备可以用业务 ACK 进入 confirmed
• Modbus 可以用回读校验或设备状态变化进入 confirmed
• HTTP 可通过任务查询转到 confirmed
• 平台审计日志可以使用同一套状态机

对比块

协议适配层里最不该偷懒的部分，不是读数解析，而是命令确认。因为遥测错误通常带来监控偏差，而命令确认错误会直接带来设备误控、审计失真和回滚失败。

5. 哪些能力必须做成横切治理，而不是协议内私有逻辑

5.1 Store-and-Forward 不是网关专属需求

很多人会把 Store-and-Forward 理解成“只有边缘网关断网时才需要”。
但从平台角度看，只要存在：

• 间歇在线设备
• 第三方 HTTP 服务限流
• 云边链路抖动
• 命令确认可能延迟

你就已经需要在适配层定义：

• 请求是否可缓存
• 缓存是否可重放
• 重放时如何保留顺序和幂等
• 重放后的时间戳如何解释

否则同一份数据在恢复链路后进入平台，会让告警、统计和命令追踪同时混乱。

5.2 质量码必须支持“不知道”，不能只有成功和失败

工业数据里常见的真实状态包括：

• 值有效
• 值过期
• 值由缓存返回
• 值来自推断
• 连接正常但数据质量未知

如果平台只有 success / fail 两态，上层就只能在“假装可信”和“直接丢弃”之间二选一。
这会让很多本来可以被谨慎使用的数据，变成误导性更强的数据。

6. 团队和部署方式也要围绕适配层边界设计

6.1 协议团队负责连接可靠性，平台团队负责领域一致性

更稳的职责拆分通常是：

• 协议 / 网关团队负责连接器可靠性、协议正确性和原始寻址
• 平台团队负责统一契约、领域模型和治理语义

如果两边都各写一套映射逻辑，最终会出现：

• 边缘侧改了一套枚举
• 平台侧还在用旧含义
• 运维台展示和告警策略不一致

协议适配层的一个重要价值，就是让边缘和平台之间的边界变成显式契约，而不是口头约定。

6.2 适配层应该支持能力矩阵，而不是假装所有对象完全等价

统一契约不代表所有对象完全同质。
更现实的做法是让每个对象都带能力矩阵，然后让上层按能力启用功能：

• 支持订阅的对象进入实时流
• 只支持轮询的对象进入轮询计划
• 支持确认写入的对象进入闭环控制
• 只支持快照接口的对象不进入强实时联动

这比强行要求所有协议都支持同样功能，更符合工程现实。

7. 什么时候不值得做完整协议适配层

这套设计也不是没有成本。
如果你的系统满足下面条件，过早做完整适配层反而会拖慢交付：

• 只接一种协议
• 设备对象种类极少
• 不做统一命令中心
• 不做跨协议搜索和治理
• 生命周期很短，主要目标是验证概念

在这种情况下，更合理的路线通常是：

• 先做单协议接入
• 先把领域模型和命令状态机设计清楚
• 等协议种类和对象规模达到阈值后，再把现有驱动收敛成适配层

也就是说，协议适配层适合在“多协议、多对象、多团队长期协作”条件下建设，不适合为了追求抽象优雅而在 Day 1 过度框架化。

8. 结论：真正该统一的是工程边界，不是报文本身

工业 IoT 协议统一最容易走偏的地方，是把问题理解成“如何把不同协议都转成一份 JSON”。
更可靠的答案是：先统一对象、能力、质量、时间、命令确认和错误模型，再允许底层协议各自保留自己的原生特性。

如果平台一开始就试图抹平所有协议差异，通常会丢掉最关键的调试能力；如果平台完全不做统一边界，又会把协议差异一路泄漏到告警、运维和搜索层。
真正可长期演进的做法，是在两者之间建立一层清晰的协议适配层契约。

最终判断

当工业 IoT 平台需要同时承接 Modbus、OPC UA、MQTT、HTTP 等多种接入方式时，最值得统一的不是 payload，而是工程边界。只有把寻址、能力、质量、错误与命令确认收敛成同一套适配层契约，平台上层才可能真正做到协议可替换、对象可治理、命令可审计。
