物联网技术知识图谱: 从设备、协议、数据到应用的全路径技术介绍

学习物联网协议的全景技术,从物理连接到应用协议,了解如何选择适合的协议以提高系统性能和安全性。深入分析数据处理、存储以及数据分析工具在物联网中的应用,保障物联网生态系统的高效运行。


物联网协议在现代物联网生态系统中扮演着至关重要的角色。选择合适的物联网数据链路协议可以显著提高系统的可靠性和效率。常见的物联网传输网络包括Wi-Fi、2G、3G、4G和5G,而应用协议如MQTT和CoAP则广泛应用于智能家居和工业物联网中。通过有效的数据处理和数据存储方案,企业能够充分利用物联网生成的大量数据,实现实时监控和智能决策。此外,数据分析工具在预测性维护和质量控制方面也发挥着重要作用。最后,确保物联网安全和隐私是所有物联网应用的基础,防止数据泄露和系统攻击至关重要。

iot Knowledges

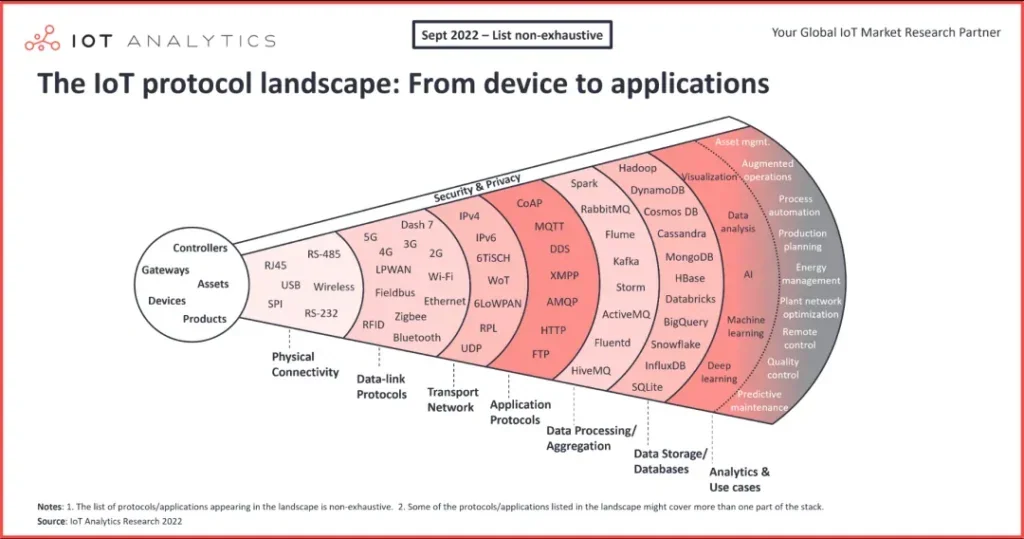

物联网协议可以根据其作用分为传输协议和通信协议两大类。传输协议主要负责子网内设备间的组网及通信,而通信协议则主要用于设备通过互联网进行数据交换和通信。了解并选择合适的物联网协议对于物联网系统的成功部署至关重要。因此,本文将从物理连接、数据链路协议、传输网络、应用协议、数据处理与存储、分析和应用等多个层面,对常见的物联网协议进行详细介绍和分析。

一、物理连接(Physical Connectivity)

物理连接是物联网系统中最基础的层次,负责设备之间的直接通信。物理连接协议包括各种有线和无线技术,每种技术都有其独特的优势和应用场景。

  • RJ45:RJ45接口常用于以太网连接,提供高带宽和稳定的连接,适用于需要大数据传输的场景,如视频监控和企业网络。
  • USB:USB接口广泛用于各种电子设备,支持高速数据传输,适用于设备间短距离、高速的数据交换。
  • SPI:串行外设接口(SPI)是一种高速同步数据传输协议,常用于微控制器和外围设备之间的通信。
  • RS-232:RS-232是一种传统的串行通信协议,虽然传输速率较低,但仍广泛用于工业自动化和嵌入式系统中。
  • RS-485:RS-485是一种支持多点通信的串行通信标准,常用于工业控制系统,支持长距离和高干扰环境下的数据传输。
  • Wireless:无线通信技术包括Wi-Fi、蓝牙、Zigbee等,提供了灵活的连接方式,适用于移动设备和需要灵活部署的场景。

二、数据链路协议(Data-link Protocols)

数据链路协议在物联网通信中起着关键作用,负责在物理层之上建立可靠的数据传输连接。这些协议在保证数据传输的可靠性、降低延迟和提高效率方面起着至关重要的作用。

  • Bluetooth:蓝牙是一种短距离无线通信技术,广泛用于可穿戴设备、智能家居和车载系统。蓝牙技术支持低功耗模式(BLE),使其非常适合需要长时间运行的低功耗设备。
  • Zigbee:Zigbee是一种低功耗、低数据速率的无线网络协议,适用于智能家居、工业自动化和医疗监控等应用场景。Zigbee网络具有自组网和自愈能力,能够在复杂环境中提供稳定的通信。
  • Ethernet:以太网是一种常用的有线网络技术,提供高带宽和低延迟的连接,适用于需要高速数据传输的工业自动化和企业网络。
  • Fieldbus:现场总线是一种用于工业控制系统中的通信网络,支持多种设备之间的数据交换和控制指令传输。常见的Fieldbus协议包括Profibus、Modbus等。
  • RFID:射频识别(RFID)是一种无线自动识别技术,通过射频信号实现对目标对象的识别和数据交换。RFID广泛用于物流管理、资产追踪和门禁系统。
  • 6LoWPAN:6LoWPAN是将IPv6协议引入低功耗无线个人区域网的一种技术,适用于资源受限的设备,如传感器网络和智能家居设备。6LoWPAN提供了互联网协议的优势,包括可扩展性和全球唯一地址支持。

物联网协议的选择直接影响到物联网系统的性能和可靠性。通过了解和选择合适的数据链路协议,可以在保证通信可靠性的前提下,提高系统的效率和灵活性。例如,在智能家居应用中,Zigbee和蓝牙的低功耗特性使其成为理想的选择,而在工业自动化中,以太网和Fieldbus则提供了更高的带宽和更稳定的连接。

三、传输网络(Transport Network)

传输网络在物联网中扮演着连接设备与互联网或其他设备的重要角色,决定了数据传输的速度、范围和可靠性。常见的传输网络协议包括Wi-Fi、2G、3G、4G、5G以及LPWAN(如LoRaWAN和Sigfox)等。

主要传输网络协议解析

1.Wi-Fi

  • 特点:提供高带宽和低延迟的无线连接,广泛应用于家庭和企业网络。
  • 优点:适用于高数据量传输,如视频监控和大数据传输。
  • 缺点:功耗较高,不适合长时间运行的低功耗设备。
  • 应用场景:智能家居、视频监控、企业网络。

2.2G, 3G, 4G, 5G

  • 特点:从2G的低速数据传输到5G的高速低延迟通信,各代移动通信技术逐步提升了传输速率和可靠性。
  • 优点:广域覆盖,适用于移动物联网应用。
  • 缺点:2G和3G速率较低,4G和5G设备功耗较高。
  • 应用场景:车联网、移动支付、远程监控。

3.LPWAN(LoRaWAN, Sigfox)

  • 特点:低功耗广域网协议,适用于远距离、低数据速率的应用。
  • 优点:长距离覆盖,低功耗,支持大量设备连接。
  • 缺点:数据传输速率较低,不适合大数据量传输。
  • 应用场景:智能城市、环境监测、农业物联网。

传输网络协议的比较

协议频率范围数据传输速率覆盖范围功耗典型应用场景
Wi-Fi2.4/5 GHz高(54 Mbps+)室内智能家居、视频监控
2G850/900/1800 MHz低(0.1 Mbps)广域简单数据传输、短信服务
3G850/900/2100 MHz中(2 Mbps)广域移动互联网、视频通话
4G700/800/1800/2100 MHz高(100 Mbps+)广域流媒体、高清视频
5G3.5/26/28 GHz非常高(1 Gbps+)广域自动驾驶、虚拟现实
LoRaWAN868/915 MHz低(0.3-50 Kbps)广域智能城市、农业监测
Sigfox868/915 MHz低(100 bps)广域资产追踪、环境监测

四、应用协议(Application Protocols)

应用协议在物联网通信中起到至关重要的作用,负责定义设备之间如何进行数据交换和通信。以下是一些主要的应用协议。

1.MQTT(消息队列遥测传输协议)

  • 特点:基于TCP/IP的轻量级发布/订阅协议,适用于低带宽和不稳定网络环境。
  • 优点:消息头部小,节省带宽;支持QoS(质量服务)等级;支持持久会话。
  • 缺点:需要服务器(Broker)支持。
  • 应用场景:智能农业、工业物联网、车联网。

2.CoAP(受限应用协议)

  • 特点:为资源受限设备设计的协议,使用UDP进行传输,类似于HTTP的REST模型。
  • 优点:轻量级,低功耗,适用于低带宽网络。
  • 缺点:不保证数据传输的可靠性。
  • 应用场景:智能水表、电表、环境监测设备。

3.AMQP(高级消息队列协议)

  • 特点:面向消息队列系统的协议,提供可靠的数据传输,常用于金融和工业自动化。
  • 优点:支持多种消息模式(如发布/订阅、请求/响应),提供高可靠性和安全性。
  • 缺点:协议复杂,实现成本较高。
  • 应用场景:银行系统、企业消息传递、工业自动化。

4.HTTP/HTTPS(超文本传输协议/安全超文本传输协议)

  • 特点:广泛用于互联网通信,基于请求/响应模型。
  • 优点:成熟稳定,支持大多数网络环境和设备。
  • 缺点:高功耗,不适合低带宽和高延迟环境。
  • 应用场景:智能家居、远程监控、物联网门户网站。

5.DDS(数据分发服务)

  • 特点:无中心化的发布/订阅协议,适用于实时性和高可靠性要求的工业物联网。
  • 优点:支持实时数据分发,高可用性和低延迟。
  • 缺点:实现和维护成本高。
  • 应用场景:工业自动化、军事系统、航空航天。

6.XMPP(可扩展消息传递和存在协议)

  • 特点:基于XML的即时消息协议,适用于需要高安全性的消息传递应用。
  • 优点:开源、去中心化,支持多种消息传递模式。
  • 缺点:消息头部较大,增加了带宽需求。
  • 应用场景:即时通讯、安全消息传递、物联网消息交换。

五、数据处理/聚合(Data Processing/Aggregation)

在物联网系统中,数据处理和聚合是确保从设备收集的数据能够有效利用的关键步骤。数据处理和聚合工具可以帮助对大量数据进行实时分析和处理,从而支持智能决策和操作。以下是一些常见的数据处理和聚合工具及其特点、优点、缺点和应用场景。

常见的数据处理和聚合工具

工具特点优点缺点应用场景
Spark分布式数据处理框架高性能、可扩展,支持多种数据源需要集群环境,配置复杂实时数据分析、大数据处理
RabbitMQ开源消息队列系统高可靠性、可扩展,支持多种消息模式配置和维护成本高企业消息传递、数据同步
Flume分布式日志收集和传输系统易于扩展,支持多种数据源和目标需要集群环境,配置复杂日志收集、数据传输、实时分析
Kafka高吞吐量的分布式流处理平台高可用性、高吞吐量系统复杂,维护成本高实时数据流处理、事件驱动架构
Storm分布式实时计算系统低延迟、高吞吐量需要集群环境,配置复杂实时分析、数据流处理、实时监控
ActiveMQ开源消息中间件高可靠性、可扩展性配置和维护成本高企业消息传递、数据同步
Fluentd开源数据收集器支持多种数据源和目标,配置灵活性能随数据量增加可能受影响日志收集、数据传输、实时监控

随着物联网设备数量和数据量的不断增加,对数据处理和聚合工具的需求也将不断增长。新技术和新工具将不断涌现,为物联网应用提供更多的选择和可能性。通过持续学习和掌握这些技术,我们能够更好地应对物联网应用中的各种挑战,实现更智能、更高效的物联网系统。

六、数据存储/数据库(Data Storage/Databases)

在物联网系统中,数据存储和数据库技术对于管理和处理大量数据至关重要。随着物联网设备数量的增加,选择合适的数据存储解决方案可以提高系统的性能和可靠性。以下是一些常见的数据存储和数据库系统及其特点、优点、缺点和应用场景。

数据存储和数据库系统的比较

数据库系统特点优点缺点应用场景
Hadoop分布式存储和处理框架高扩展性、低成本配置复杂,需要高技术支持数据分析、机器学习、大数据处理
DynamoDBAWS 提供的 NoSQL 数据库服务高性能、可扩展,易于集成 AWS成本较高,依赖 AWS 环境实时数据存储、物联网应用、移动应用
Cassandra分布式 NoSQL 数据库高扩展性、写性能优越读性能较弱,配置复杂实时分析、物联网数据存储、社交媒体数据存储
MongoDB面向文档的 NoSQL 数据库灵活性高,易于扩展事务支持较弱,写性能较低内容管理系统、物联网数据存储、移动应用
HBase基于 Hadoop 的分布式数据库高扩展性、强一致性依赖 Hadoop 生态系统,配置复杂实时数据分析、物联网数据存储、数据湖
Databricks基于 Apache Spark 的数据分析平台高性能、易于使用成本较高,依赖云环境大数据分析、机器学习、物联网数据处理
BigQueryGoogle 提供的数据仓库高性能、可扩展,支持实时查询成本较高,依赖 Google Cloud 环境大数据分析、物联网数据存储、商业智能
Snowflake云数据平台高性能、易于扩展,支持多云环境成本较高,依赖云环境数据仓库、数据湖、物联网数据分析
InfluxDB开源时序数据库高性能、低延迟功能有限,不适用于复杂查询实时监控、物联网数据存储、性能监控
SQLite嵌入式关系数据库轻量级、易于使用不适用于大规模数据存储,功能有限移动应用、嵌入式设备、物联网设备数据存储

七、分析和应用(Analytics & Use Cases)

数据分析在物联网中至关重要,通过对大量数据进行分析,可以实现智能决策和优化操作。以下是一些常见的数据分析方法和工具及其应用场景。

常见的数据分析方法和工具

1.AI(人工智能)

  • 特点:通过模拟人类智能进行数据处理和决策。
  • 优点:可以处理复杂的数据模式,支持自动化决策。
  • 缺点:需要大量数据进行训练,计算成本高。
  • 应用场景:智能家居、自动驾驶、个性化推荐。

2.机器学习(Machine Learning)

  • 特点:通过算法自动学习和改进模型,支持预测分析。
  • 优点:适用于大规模数据分析,支持实时预测。
  • 缺点:需要大量训练数据,模型调优复杂。
  • 应用场景:预测性维护、异常检测、需求预测。

3.深度学习(Deep Learning)

  • 特点:基于神经网络的高级机器学习方法,适用于复杂模式识别。
  • 优点:在图像和语音识别等领域表现优越,支持自动特征提取。
  • 缺点:计算资源需求高,训练时间长。
  • 应用场景:图像识别、语音识别、自然语言处理。

4.预测性维护(Predictive Maintenance)

  • 特点:通过数据分析预测设备故障,提前进行维护。
  • 优点:减少停机时间,降低维护成本,提高设备寿命。
  • 缺点:需要高质量的传感器数据和模型。
  • 应用场景:制造业、交通运输、能源管理。

5.质量控制(Quality Control)

  • 特点:通过数据分析监控生产过程,确保产品质量。
  • 优点:提高产品质量,减少废品率,优化生产过程。
  • 缺点:需要实时数据和高精度模型。
  • 应用场景:制造业、食品加工、医药生产。

6.远程控制(Remote Control)

  • 特点:通过互联网远程监控和控制设备。
  • 优点:实时监控设备状态,快速响应问题,提高管理效率。
  • 缺点:需要高稳定性的网络连接和安全保障。
  • 应用场景:智能家居、工业自动化、农业监控。

7.能源管理(Energy Management)

  • 特点:通过数据分析优化能源使用,降低能耗。
  • 优点:提高能源利用效率,降低运营成本,实现可持续发展。
  • 缺点:需要多源数据整合和高效的分析模型。
  • 应用场景:智慧城市、工业能源管理、建筑能效管理。

八、安全性和隐私(Security & Privacy)

物联网系统在带来便利的同时,也面临着严重的安全和隐私问题。物联网设备通常连接到互联网,使其容易受到各种网络攻击。因此,保护物联网系统的安全性和隐私成为一个关键问题。

常见的安全威胁和挑战

1.设备安全漏洞

  • 问题:许多物联网设备由于硬件限制或成本考虑,缺乏足够的安全防护,容易被黑客攻破。
  • 对策:加强设备的安全设计,定期更新固件,修补已知漏洞。

2.数据传输安全

  • 问题:在数据传输过程中,数据可能被拦截、篡改或盗取。
  • 对策:采用加密技术保护数据传输,如SSL/TLS协议,确保数据在传输过程中的安全性。

3.身份认证和访问控制

  • 问题:未经授权的访问可能导致数据泄露和设备被控制。
  • 对策:实施强身份认证机制,采用多因素认证(MFA),加强访问控制策略。

4.隐私保护

  • 问题:物联网设备收集的大量个人数据容易引发隐私泄露风险。
  • 对策:遵循数据隐私保护法规,如GDPR,实施数据最小化原则,确保用户数据得到充分保护。

安全措施和最佳实践

1.加密技术

  • 应用:对敏感数据进行加密存储和传输,防止数据被非法访问。
  • 工具:SSL/TLS、AES、RSA等加密算法。

2.认证机制

  • 应用:确保设备和用户的身份真实性,防止未经授权的访问。
  • 工具:OAuth、JWT、多因素认证(MFA)。

3.网络安全防护

  • 应用:在网络层面进行安全防护,防止网络攻击。
  • 工具:防火墙、入侵检测系统(IDS)、入侵防御系统(IPS)。

4.定期更新和补丁管理

  • 应用:及时更新设备固件和软件,修复已知的安全漏洞。
  • 工具:自动更新机制、漏洞扫描工具。

5.安全审计和监控

  • 应用:对物联网系统进行定期安全审计和实时监控,及时发现和应对安全威胁。
  • 工具:日志分析工具、SIEM系统。

案例分析

1.案例1:Mirai僵尸网络攻击

  • 事件:2016年,Mirai僵尸网络利用物联网设备的安全漏洞,发起了大规模的DDoS攻击,导致大量网站和服务瘫痪。
  • 教训:物联网设备的默认密码和安全配置容易被利用,必须加强设备的安全设置和管理。

2.案例2:智能家居设备被黑客攻击

  • 事件:某智能家居系统由于设备固件漏洞,被黑客控制,用户隐私数据泄露。
  • 教训:智能家居设备的固件和软件需要定期更新,修复已知安全漏洞,保障用户隐私。

物联网协议在物联网生态系统中扮演着至关重要的角色。从物理连接、数据链路协议、传输网络、应用协议到数据处理和分析,每一层协议都在保障物联网设备和系统的正常运行中起到了重要作用。选择合适的物联网协议,能够提高系统的性能、可靠性和安全性。

以上内容覆盖了物联网传输网络、应用协议以及数据处理和聚合工具的关键方面,为物联网系统的设计和实施提供了全面的参考。通过深入了解这些协议和工具,能够更好地设计和优化物联网系统,满足各类应用需求。

参考文献

  1. Particle: A 2024 guide to IoT protocols and standards
  2. MDPI: Internet of Things: A Comprehensive Overview on Protocols
  3. DataFlair: IoT Technology & Protocols - 7 Important IoT Communication Protocols
  4. All About Circuits: IoT Communication Protocols
